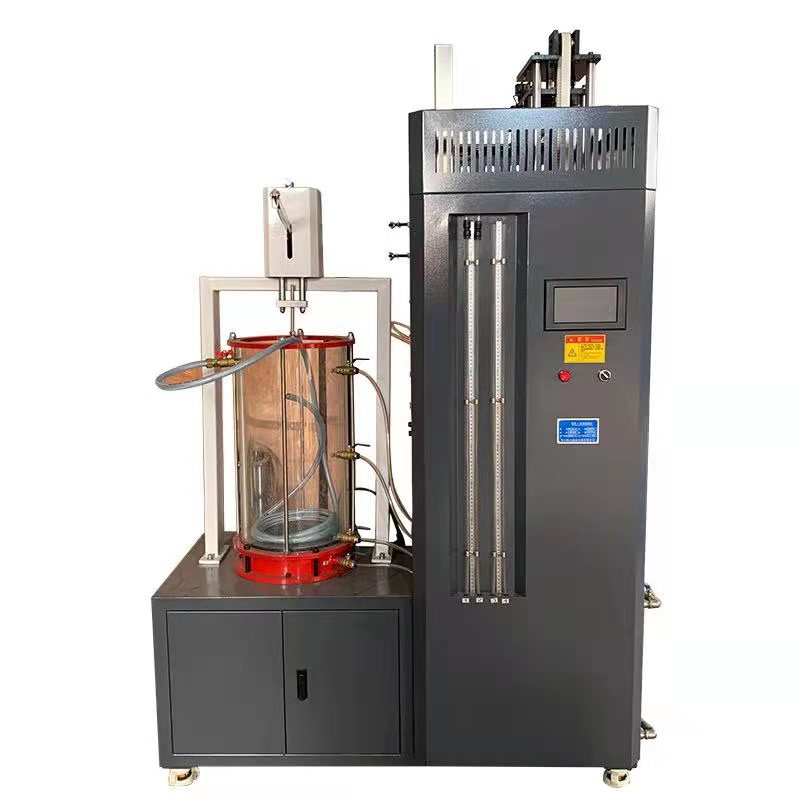

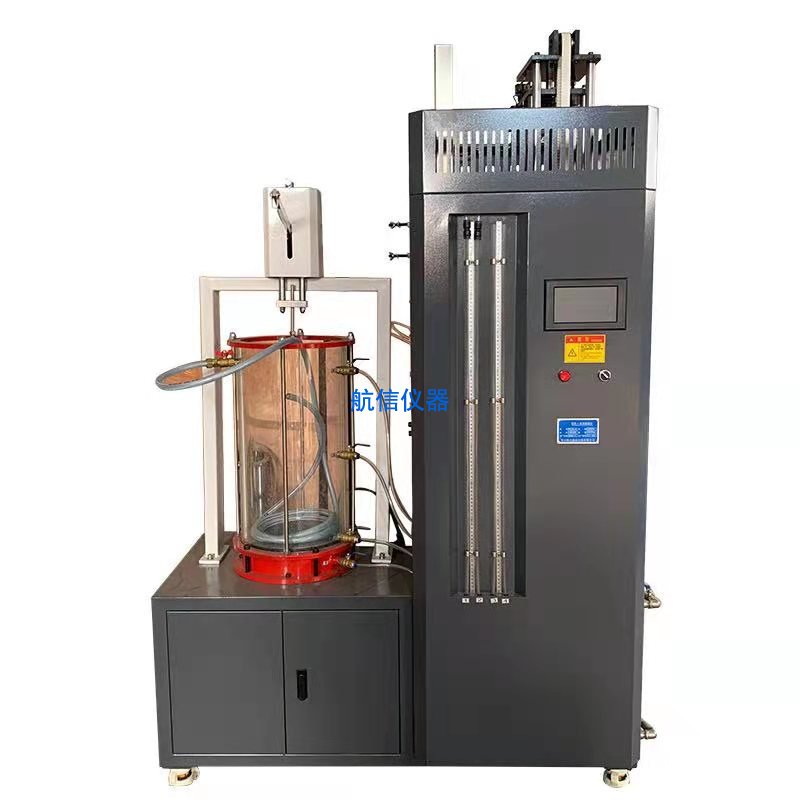

HCSL-II型
粗粒土垂直滲透變形儀
一、簡介
本試驗符合SL237-056-1999水電水力工程粗粒土試驗規程，試驗方法采用滲透水流從下向上，適用于粗粒土，用于測定粗粒土的滲透系數，干密度空隙率，滲透降坡，滲流流速等參數。
二、技術參數

1、試筒規格：Ф300mm

2、試筒高度：600mm

3、供水箱規格：Ф300

4、加荷載：0-200kpa

5、電源：220V

6、功率：500W

7、整機重量：400公斤

三、儀器結構：
本儀器由：機箱、試件桶、供水箱、溢流水箱、加荷設備、溢流水箱提升設備、觸摸屏和軟管等部件組成
1.供水設備：不銹鋼水箱（可保持常水頭試驗）、橡皮管、提升架
  2.加荷設備：活塞桿、加荷框架、加荷杠桿和表分表支架
  3.量測設備：測壓管。
注：其它均由實驗室自行配備

四：試樣的制備
1.1、擾動試樣制備。
1. 從風干、松散的土樣中，取具有代表性土樣。進行顆粒分析試驗，確定試樣的顆粒級配，并繪制顆粒級配曲線。
2. 根據試驗土樣粒徑，按儀器內徑應大于試樣粒徑的5倍選擇儀器。當常規試驗的儀器內徑不能滿足要求時，應設計加工大直徑的滲透變形儀?；蚋鶕?jù)試驗情況，亦可對**允許粒徑以上的粗顆粒按SL237-053-1999規程3.1.3的規定加以處理。
3. 根據需要控制的干密度及試樣高度，按式計算試樣質量：
  式中
4. 稱取試樣后，為減少粗細顆粒分離現象，保證試樣的均勻性應當分層裝填試樣，且每層的級配應相同，還可酌加相當于試樣質量1%-2%的水分，拌和均勻后再進行裝樣。
5. 將稱好的試樣均勻分層裝入儀器中，用擊實錘（對于風化石渣或易擊碎之土料可采用振動加密法）擊實。達到要求的密度試樣總厚度：砂土不小于10cm；細礫石不小于15cm；中粗礫石為20-25cm；卵石不應小于的3-5倍，以包括試樣中**顆粒為度。裝填分層厚度：砂土一般為2-3cm；砂礫石及砂卵石為的1.5-2.0倍，

2.2、原狀試樣制備
   1.取樣位置。應選擇有代表性地層和滲流流態條件的不同部位，                                          如防滲墻底部、壩基內部段、水流出逸段、抗?jié)B強度較低處等部位取                  樣。
    2.在取樣地點。首先挖一尺寸大于試樣尺寸的土柱，除去土樣表面的擾動土，再用削土工具小心地慢慢地將土樣削至所要求尺寸(圓形)。
    3.環繞土柱底四周的水平土面上鋪墊一層砂，并使墊砂平整。
    4.套上筒身，筒身與試樣周圍間隙大致相等，埋設中間測壓管，間距10cm左右，然后在試樣周圍澆注膨脹快凝水泥砂漿（配合比：水灰比0.65、灰砂比1:1，摻20%生石膏。20%氯化鈣。0.005%鋁粉），澆好養護。
    5.待砂漿有**強度后（一般24h），小心地切斷土柱，然后連同筒身運至室內。將試樣削平，在試樣下端放置下透水板及斜透水板。接上下進水口，并與供水管連接。
