一、 概述

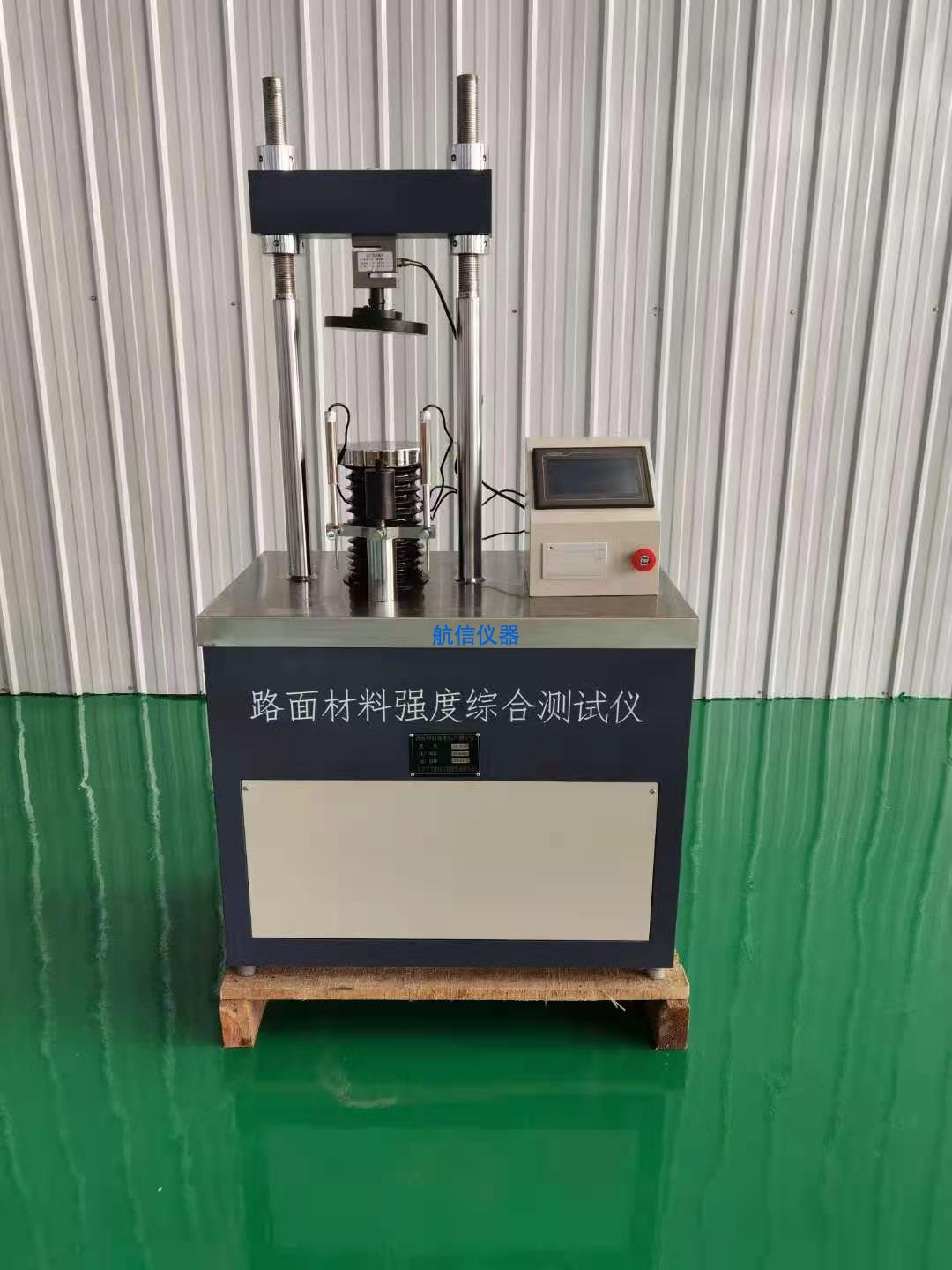

主要特點：本機采用先進的計算機技術與高精度的傳感器技術相結合，操作簡便，測試數據準確，性能穩定。儀器設有過載保護。儀器自動試驗，自動記錄，自動打印試驗結果。此主機采用兩柱支承，其力學結構合理，從而保證儀器的使用精度，設計外形樸實大方，在裝上壓力傳感器后，可用來測定各種結合料穩定土試件的無側限抗壓強度，劈裂試驗，也可進行其它多種需施加垂直載荷的試驗。在斷電時或無電源的情況下也可用手動操作。以下幾種試驗裝置需另配：CBR浸水膨脹試驗、瀝青馬歇爾穩定度試驗。

二、 主要技術參數：

1、 **額定載荷：200KN
2、 絲杠**升降距離：200mm
3、 電動速度：快速50mm/min      慢速：1mm/min
4、 手動速度：0.2mm/圈
5、 壓力測量范圍：   0-200.0KN
6、 工作電壓：主機 380V****10%       控制器220V****10%
7、 工作溫度：10-30℃  工作保證溫度：5-35℃

三、 操作：

1、 接通電源后電源指示燈亮，將檔桿撥到50mm 后，50mm處指示燈亮（此檔為快速上升或下降檔，方便提高工作效率），
2、 裝好試件，撥到快速檔位令試件接近壓頭后，必須將檔桿撥到1mm處（箭頭指的方向），然后按控制器上“試驗”按鈕開始對試件加壓，顯示器上顯示：力值（實時壓力值） 峰值（試件破碎時***高力值）。試件破碎后機器自動停止，打印機自動打印試驗數據，接著按“-”按鍵絲杠下降，當試件**卸載壓力后（觀看實時壓力窗口力值）撥動檔桿到50mm（快速檔）再按“下降”按鈕，快速下降一段距離按“停止”按鈕此次試驗結束。

四、控制器使用方法

使用前必須將儀器的地線接地，將儀器與主機連接好，檢查無誤后即可打開主機，若電壓較低或電壓不穩，應配交流凈化電源或UPS或交流穩壓器。

1.顯示及輸入鍵盤的使用說明：
顯示共8位，分為兩組，試驗時上邊四位顯示實時壓力，下邊四位峰值壓力。
鍵盤共有九個，分別為“校時”、“試驗”、“打印”、“+”、“-”、“確認”
“標定”、“清零”、“停止”、。
“+”====電機上升（實驗過程中不可用）。
“-”====電機下降（實驗過程中不可用）。
“停止”====電機停止。
“校時”====校準時鐘用（實驗過程中不可用）。
“標定”====標定儀器用（實驗過程中不可用）。
“試驗”====實驗開始鍵，按此鍵以后電機自動上升試件破碎后自動停止并且自動打印實驗結果。
“打印”====校時用，下面有介紹（實驗過程中不可用）。
“清零”====按此鍵**已完成的試驗返回待機狀態（實驗過程中不可用）。

2． 校時方法：
本儀器內有高精度時鐘，增加了時間及日期的打印功能，時鐘在出廠時一般都已調好不需用戶再次調整。若出現打印時間不正確可用以下方法調整，按“校時”鍵此時上邊窗口顯示年份，下邊窗口顯示日期，然后按“停止”鍵此時下邊窗口顯示時間，按“打印”鍵對應數碼管閃爍，按“+”，“-”鍵調整，調完一位后再按“打印”鍵下一位數碼管閃爍，閃爍順序為“年、月、日、時、分”，***后按“確認”鍵退出。


五．標定方法：

1. 輸入密碼及通道選擇：
1.1 打開電源按“標定”鍵儀器進入標定狀態。數碼管上排顯示[bd] ，下排顯示0000**位閃爍，輸入密碼3075后按“確認”鍵。
1.2 輸入密碼正確后數碼管上排顯示dp--，下排顯示0000第4位閃爍，輸入1表示選擇壓力通道，，輸入完后按“確認”鍵。
2. 壓力標定：
2.1在**.2步輸入1選擇壓力標定后按“確認”鍵，上排顯示dP-1 ，下排顯示××××，按“清零”鍵數碼管上排顯示dPH1，下排顯示0000
2.2 開始加載，數碼管上排顯示dPH1，下排顯示壓力ad轉換值，平穩加壓到實際壓力是50.00KN時按“確認”鍵，數碼管上排顯示bdp1 ，下排顯示0000**位閃爍，等待輸入。輸入5000后按“確認”鍵。數碼管上排顯示dP--，下排顯示0000第4位閃爍。按“清零”鍵存入標定結果退出標定狀態
3．精度檢查：
3.1 卸載使壓力傳感器在未加壓狀態，斷開電源然后按住“標定”鍵打開電源此時數碼管上排顯示0000，下排顯示0000#p#分頁標題#e#
3.2 壓力精度檢查：按“清零”鍵，然后平穩加壓查看壓力值是否符合要求，如不符合要求應重新標定。
注：“+”鍵數值增加，“—”鍵數值減少，“打印”鍵移位


六. 常見故障及維護

1. 開機后或測試過程中出現死機，無顯示或顯示不正常等
情況這是由于電源質量不好引起的，可用以下方法解決。
（1）遠離干擾源。
（2）關閉干擾器具，如大功率用電器或高頻焊接機等。
（3）配交流凈化電源或UPS、交流穩壓器等。
2. 啟動后，加載部分加載，試件受壓變形，但壓力窗口無數據變化。出現這種情況，應立即關機，停止加載部分加載，然后檢查傳感器插頭是否有松動、斷線或其他問題，如有問題不能解決，請與本廠聯系。
3. 開機無顯示，按各鍵無動作，加載部分也不動作，應關機后檢查電源保險是否燒斷，如燒斷，應更換同規格的保險絲。保險位于電源插座的下部。

注意：檢查各部分電源時，務必將儀器電源線拔下來或將儀器主電源關閉，非專業人員不得打開儀器外殼。

 七、使用注意事項：

1. 若電網干擾較大，或電壓不穩，應配凈化電源、UPS或交流穩壓器。
2. 電源線和加載部分控制線不能受力。
3. 儀器必須良好接地。
4. 儀器不要與大功率用電器共用一個電源插座。
5. 儀器應置于陰涼干燥處。
6. 儀器使用時應注意防止灰塵進入打印機或儀器內，不用時放入包裝箱內。
7. 請不要私自打開儀器，不要私自維修，以免發生意外事故或加重儀器的損壞程度。
