一、產品名稱：

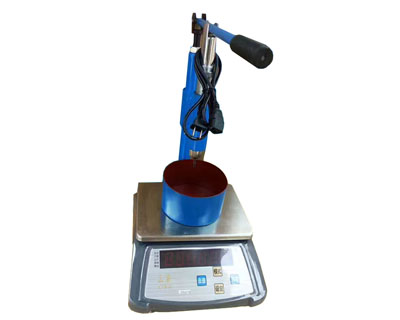

ZKS-100型砂漿凝結時間測定儀

二、產品簡介：

砂漿凝結時間儀主要用于測定砌筑和抹面砂漿以貫入阻力表示的凝結時間。產品符合JGJ70-90標準要求。

三、技術參數：

檢測范圍 0～100N
試針截面積 30㎜2
**行程 50㎜

四、儀器結構

1.手柄，2.試針，3.立柱，4.底座，5.壓力顯示器（與傳感器連接）（普通型為刻度盤顯示），6.試模，7.接觸片，8.鉆夾頭，9.支架，10.主軸，11.限位螺母等組成。

五、工作原理

其原理由手柄給壓力通過試針軸向下滑動，使試針插入試模內砂漿里，由于砂漿隨著時間長短而凝結硬度變化，使試針得到不同的貫入阻力，在壓力顯示器上讀出不同的壓力值。

六、使用方法

1、攪拌均勻的砂漿裝入試模內，離上口平面約10 毫米抹平，砂漿表面泌水不**

2、將試模放在圓盤上，此時將壓力顯示器清零（顯示器設定見附錄）

3、操作者用手將壓桿垂直向下施壓力，在10 秒時間內將試針緩慢而均勻地垂直貫入砂漿25ml

4、壓力顯示器上所示為**次測定值，同時將限位螺母調到適當位置，放開壓桿，試針在彈簧力作用下復位

5、按每半小時重復一次，當阻力值達到0.3MPa 時改為15分鐘測定一次，直到阻力值達到0.7MPa 為止

具體試驗方法，請參照國華人民共和國行業標準JGJ70-90，關于建筑砂漿基本性能試驗方法第六章，砂漿凝結時間測定儀有關規定執行。
