一、產品簡介：

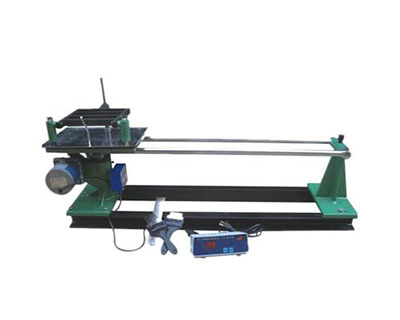

ZT-96型水泥膠砂振實臺

二、產品簡介：

主要技術參數：
振幅：15mm****3mm 　　
振動頻率：60次/s1s 　　
臺盤總質量（包括臂桿）：13.75Kg****0.25Kg
電源：220V 　　
體積： 104×300×460mm

三、工作原理：

        ZT-96型水泥膠砂振實臺主要由振動部件，機架部件和接近開關程控系統組成。工作時由同步電動機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，而產生振動使水泥膠砂在力的作用下振實，該儀器采用接近開關計數自動控制，60次后自動停止，使用方便，計數準確。

四、安裝：

  ZT-96型水泥膠砂振實臺的正確安裝對試件的制作和試驗結果至關重要，安裝時請按以下步驟進行。

1、按國家標準GB/T17671-1999中的4.2.5要求、振實臺安裝在高度約400mm的混凝土基座上?；炷馏w積約為0.25m3、重約600kg。需防外部振動影響振實效果時，可在整個混凝土基座下放一層厚約5mm天然橡膠彈性襯墊。并注意機體應有良好的用電**接地。

2、將振實臺用地腳螺釘固定在基座上，安裝后成水平狀態，可用高度尺校正振實臺臺面四角的高度在1mm以內，長度方向水平在0.5mm以內、儀器底座與基座之間安鋪一層新鮮厚砂漿以保證它們**接觸。同時也可用此方法調整臺面和臂桿呈水平

3、待水泥膠砂凝結硬化后擰緊地腳螺釘，注意擰緊力應基本一致，防止設備變形，然后將圖“1”所示中臺面（5）抬起，凸頭（4）與定位套（2）不應有卡阻現象，若發現有卡阻現象，一般是水平未校準、應尋找原因后校準。

4、地腳螺釘位置如簡圖

技術指標1、 振動部分總重量：20Kg±0.5kg

2、 振幅（落距）：15mm±0.3mm

3、 振動頻率：60次/60秒±2秒

4、 電動機型號：90TDY060A4-1C

5、 電動機轉速：60轉/分

6、 電動機功率：40W

7、 臺盤**至臂桿軸**距離：800±1mm
