一、產品名稱：

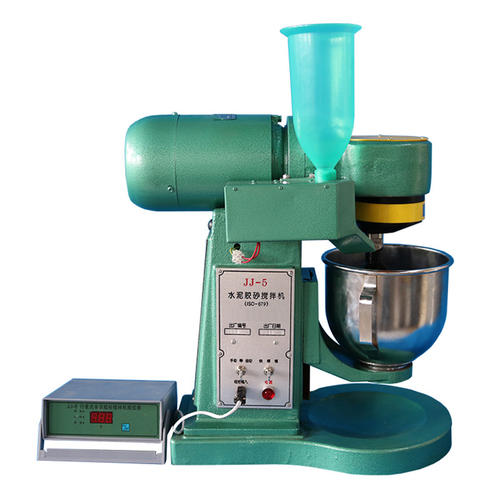

JJ-5型水泥膠砂攪拌機


二、【產品簡介】

本產品采用單片機自動程序控制完成攪拌工作，分高速、低速、自轉與公轉。水泥膠砂攪拌機用來把測量水泥強度試驗用的試驗品攪拌均勻的機器。水泥膠砂攪拌機工作時進行復合運動，兩轉子交叉重疊，會產生一個失重區，在此區域內，不論物料的形狀，大小，和密度如何，都能使物料處于瞬間失重狀態，物料在機器內形成***連續循環翻動，達到快速混合均勻的效果。 符合國標GB/T17671-1999要求

三、【技術參數】：

1．?dāng)嚢枞~轉數
2、攪拌葉在攪拌鍋內的運動軌跡同IS0679—1989(E)規定。
3、攪拌葉寬度135mm。
4、攪拌葉與攪拌葉軸聯接螺紋為M 1 8×1．5。
5、攪拌鍋容積5L，壁厚1.5mm。
6、攪拌葉與攪拌鍋之間的工作間隙為3****1 mm。
7、功率為O.55/O.37kw。
8、外形尺寸：長×寬×高為600×320×660(mm)
9、凈重70kg

四、【結構】

主要有雙速電機、加砂箱、傳動箱、主軸、偏心座、攪拌葉、攪拌鍋、底座、立柱、支座、外罩、程控器等組成。

五、【工作原理】

雙速電動機通過聯軸器將動力傳給傳動箱內的蝸桿再經蝸輪及一對齒輪和傳給主軸并減速。主軸帶動偏心座同步旋轉，使固定在偏心座上的攪拌葉進行公轉。同時攪拌葉通過攪拌葉軸上端的行星齒輪圍繞固定的內齒輪完成自轉運動。攪拌鍋與支座用偏心槽旋轉鎖緊、砂罐內加砂子后，可在規定時間自動加砂或手動加砂，手柄用于升降和定位攪拌鍋位置用。

六、【操作與使用】

將本機電源插頭插入電源插座接通電源，紅色指示燈亮表示電源接通，再將程控器插頭插入本機程控器插座，程控器數碼管顯示為0，砂罐內裝入1350g標準砂，攪拌鍋內裝入水225g、水泥450g，將攪拌鍋裝入支座定位孔中，順時針轉動鍋至鎖緊，再扳動手柄使攪拌鍋向上移動處于攪拌工作定位位置。
