一、產品名稱：

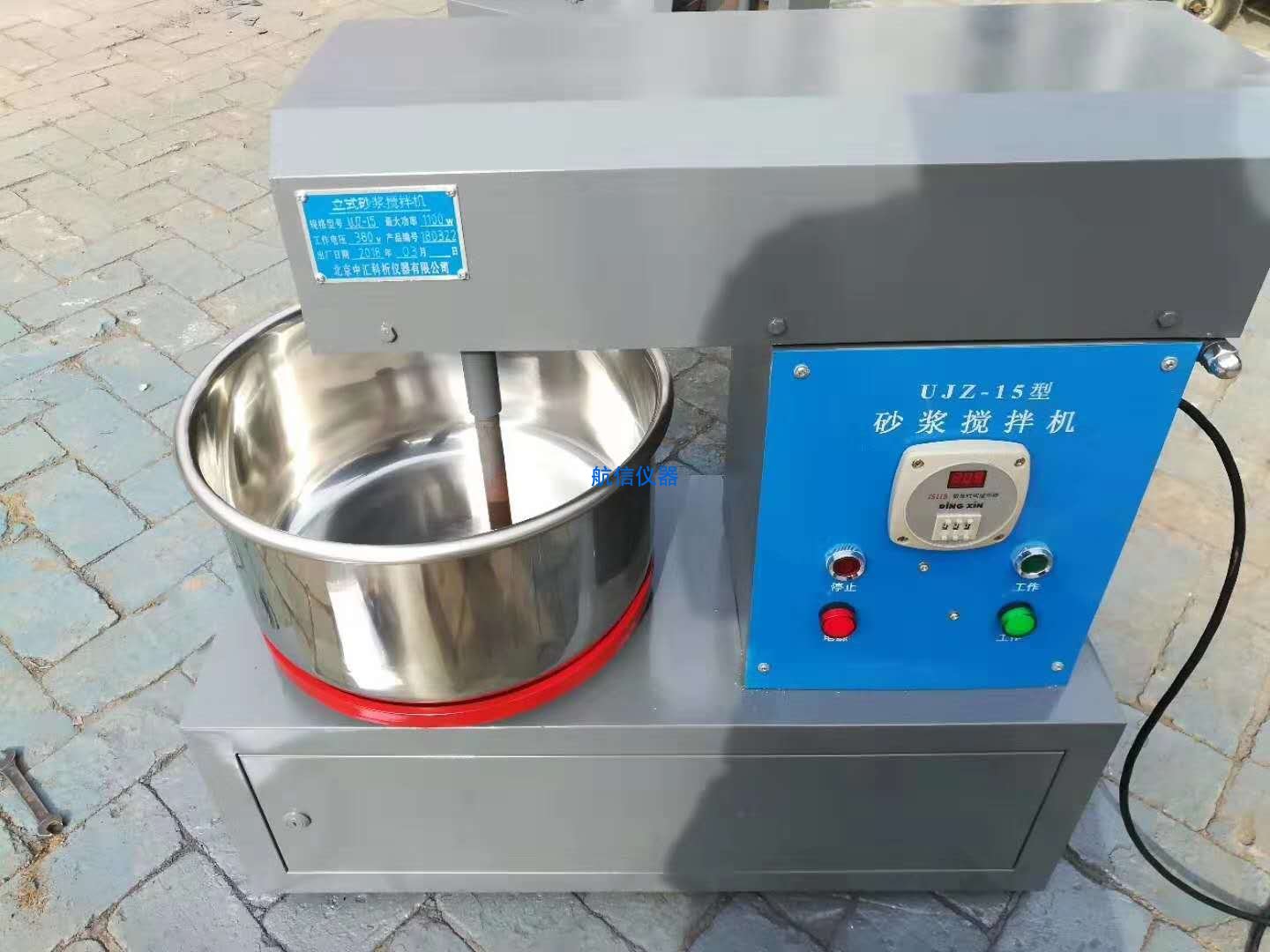

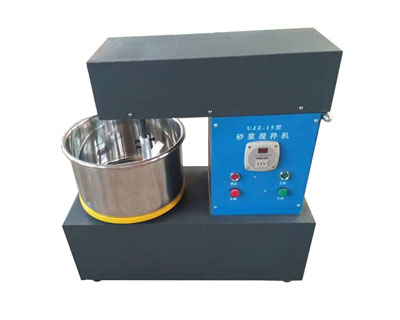

 UJZ-15型砂漿攪拌機

二、【概述】

UJZ-15砂漿攪拌機是為了配合推廣實施國家建設部發部（JGJ70-90）建設沙漿基本性能試驗方法標準，而設計的專用設備，主要用于建筑行業，大專院校、科研單位、質檢部門作墻體粉面材料及磚砌墻用沙漿強度試驗的攪拌機械。也適用于生產人造大理石廠家面料及其他粉末狀攪拌工作。它具有攪拌葉按順時針運動而攪拌筒按逆時針運動的兩個相對旋轉，因此它具有攪拌均勻、攪拌時間短、效率高、操作方便等特點。

三、【技術參數】

1、攪拌葉片:2層4片×45°

2、攪拌葉運轉直徑：φ200mm

3、攪拌葉轉速：（順時針）80****4r/min

4、攪拌筒轉速：（逆時針）60****2r/min

5、攪拌筒容量：28L

6、攪拌筒額定容量：（出料）15L

7、攪拌筒內徑：φ380mm

8、攪拌筒筒深：250mm

9、固定葉與攪拌筒壁間隙：2****0.5mm

10、攪拌葉與攪拌筒底間隔：2****0.5mm

11、電壓與功率：380V/1500W

四、【結構及原理】

1、本設備有箱體、電機、蝸輪箱、齒輪箱、葉片、刮板、筒體，蝸架及程控器組成。見（圖一）

2、本機傳動型式為電機連接蝸輪箱蝸桿，傳動蝸輪，蝸輪軸上端通過離合器帶動攪拌筒作逆時針方向旋轉，蝸輪軸下端輸出齒輪與立柱下端齒輪哧合，通過立軸上聯接器傳動上齒輪箱主動齒輪，經中間齒輪傳動攪拌齒輪帶動攪拌葉片作順時針轉動、具體傳動程序為：攪拌筒轉速 1452×2/48=60.42r/min

五、【操作與使用】

首先將（1）齒輪箱體放下，按動程控器開關，作空運轉，檢查轉向是否與所述方向一致。停車后檢查（9）刮板與攪拌筒壁及攪拌筒底間隙是否正確，調整好后將攪拌葉螺母擰緊把按比例準備的料投入筒內，開機攪拌，接著把適量的水徐徐倒入筒內，倒入料攪拌均勻后，停機扳動翻箱機構，將筒體傾倒一個角度，將料取出待用，每次攪拌出料后攪拌筒的復位**要檢查筒底與底座的位置是否正確，否則不要開機。

六、【維護及保養】

1、本紀應安放在干燥及無**腐蝕介質的環境中。

2、使用完畢務必將筒內及攪拌葉用清水擦洗干凈并擦干。（長期不使用者可在同內及葉片表面上防銹油）

3、經常注意使用后緊固件是否松動，及時擰緊。

4、投料時嚴禁在水泥及沙子中夾入鐵釘、鐵絲等硬物以免損壞機械。

5、減速箱使用一段時間后，要檢查其潤滑油位的高低，及時補充到觀察孔能看到油面，油質為30#的機械油
