一、品名：

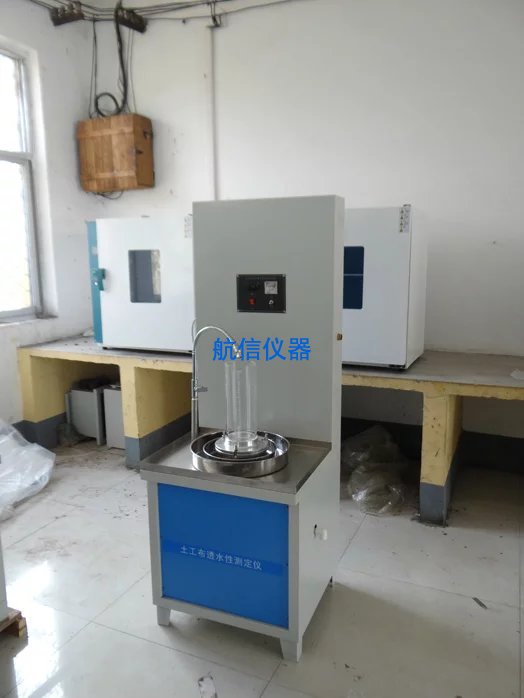

土工布透水性測定儀

二、產品型號

YT020

三、簡介：

在規定條件下，測定垂直通過單層土工布的水流量。

四、技術參數

1、 **水頭壓差：250mmH20(2450Pa)

2、 夾持器內徑：50****0.5mm

3、 試樣**厚度：20mm

4、 時間計數器：0-99.99s

5、 溫度計范圍：0-50℃（精度0.1）

6、 量筒：1000ml(精度10ml)

7、 電源：Ac220V****10﹪ 50Hz

8、 儀器外形：400*500*850mm

9、 重量：25Kg

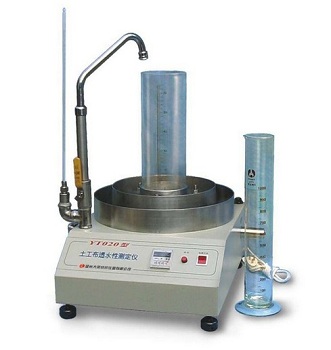

五、儀器結構

儀器由機座、容器、夾持器、控制管路、控制電路等組成。

1.機座前部裝有控制板，面板裝有[試驗開關][時間控制][動力開關]等?？稍O(shè)定試驗排出時間的長度。機座下設有4個可調墊腳，調整墊腳以保持儀表水平。機座配有電磁閥、管道和其他部件。

2。夾持器通過三個定位和支撐銅釘放置在[溢流管]中。內容器和外容器連接成一個本體，每個容器都有一個出口和一個管道，上面的夾持器與有機玻璃(水位測量筒)相連。下夾緊裝置為開口圓孔壓力板，試樣通過壓螺母按下夾板在夾緊裝置中間夾緊。夾持器放置在三個定位支撐螺釘上，[水位計]有一個面向前的刻度，以便于觀察。入口閥門的一側也有一個內襯橡膠的小孔來安裝[溫度計]。

六、工作條件：

1.儀器應放置在平坦、穩定的工作臺上，高度適宜于操作方便。

2.供水壓力穩定，水壓波動不應過大。

3.環境溫度：10≤25℃

電源：AC220V****10%50 Hz接地可靠。

七、操作步驟：

1.夾緊樣本：拆卸夾緊裝置，松開壓縮螺母，將試樣平穩地放置在下夾緊裝置平面上，按下夾緊裝置，然后擰緊夾緊螺母，將夾緊裝置放置在三個定位支撐螺釘上，然后將溫度計插入小孔中。

2.打開電源，打開電源開關，并在時間控制上設置采集時間值。(儀器時間控制器的設定范圍為0≤99秒，根據GB/T 15789-1995標準，設定時間超過10秒)。將進口軟管連接到水源。

3.確保[排放口]的閥門處于關閉狀態。[入口]連接到穩壓水源后，打開[進口調節閥]并將出口噴嘴與[水位測量筒]對齊，將水注入汽缸，直至水位超過[溢流缸]上口水平高度，水頭壓差為零。

4。當水位穩定時，[溢流缸]開始溢流，[進水調節閥]控制水的流量以獲得**的壓差。該規范規定的范圍為0&le;70 mm<，即[水位]中的水位高度，此時溢流水進入[外桶]并通過[排水溝]排出。用于清潔實驗室環境的水可以用橡膠或塑料軟管排入下水道。

5。當水頭壓差穩定30秒時，按下測試開關，時間控制裝置開始計時，電磁閥轉換出口，此時溢流水通過測試出口流出。流出水箱須收集至10毫升(收集的水量須大于1L，如少于1L，則時間的設定值須酌情增加)；在達到凝結時間后，電磁閥須起作用，而溢流水須此時從[排水]口排出。

6.在執行上述步驟時，讀取溫度計上的溫度值，水溫應為10&le;25℃(至0.1℃)。

7.重復步驟5-6，得到不同水頭壓差時的水量，實驗中水頭壓差由高到低。

8.關掉電源開關并拔掉電源。

9.打開閥門[出口]，將儀器中剩余的水清空。

10.根據土工合成材料試驗規則對試驗數據進行處理，并計算結果。
