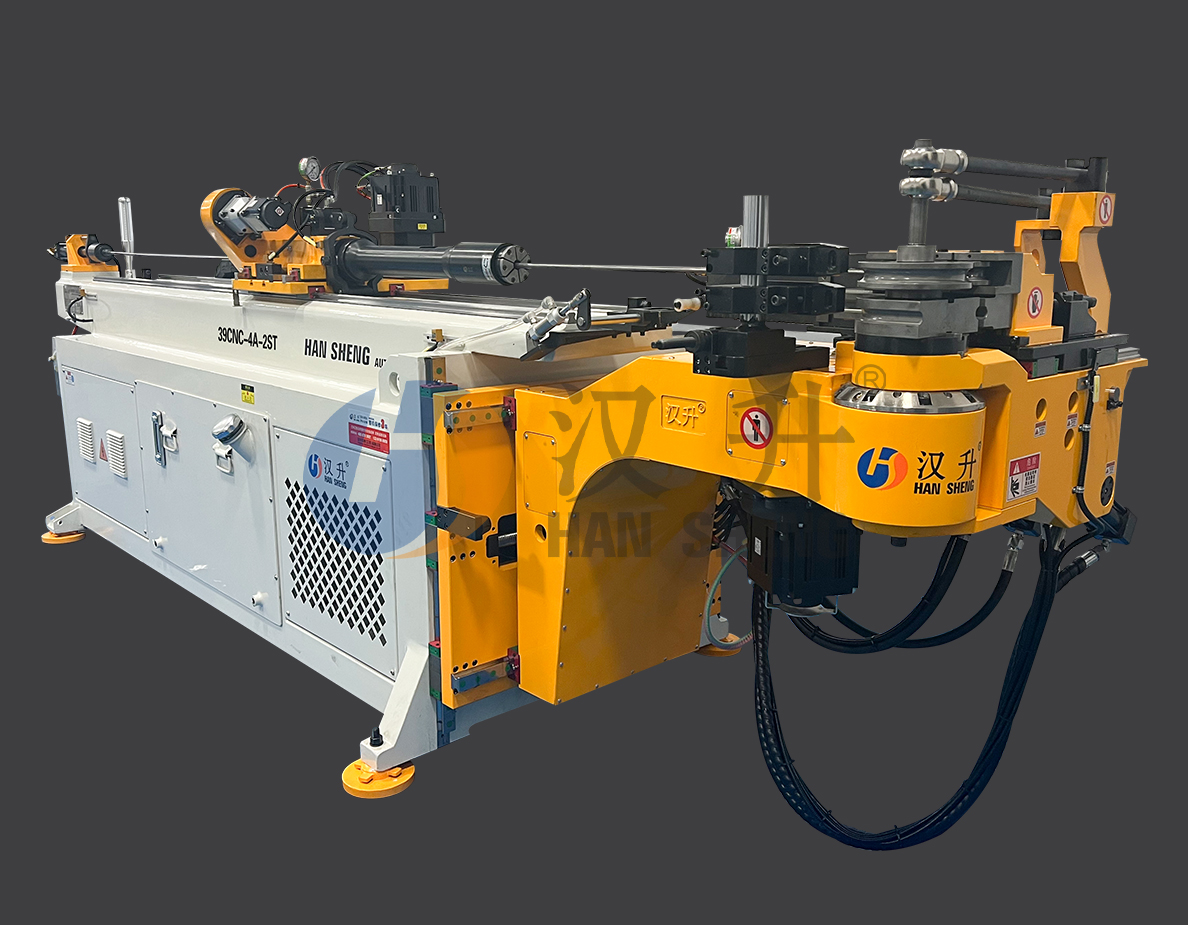

設備用途：該型號三維數控彎管機，主要用于圓管，方管，空心管，實芯管，異型管等的彎曲成型任務。材料包括碳鋼管、不銹鋼、鋁型材、高溫合金及其他有色金屬管。
該數控自動右旋(順時針)彎管機，具有符合動態力學原理之高剛性機械結構設計及精密工藝水平，在兼具結構強度下，簡潔的曲手及彎曲機頭設計提供了最大之彎管空間，使機臺干涉范圍降至最低。搭配自動化程序操控系統，可確保高難度之各型鋼管彎曲工作皆能輕易達到大量生產及高精密度之雙重要求。
采用日本MITSUBISHI 伺服日本三菱高性能PLC+多軸運動控制器+光纖通信。
彎管采用高精密齒輪組搭配高精密減速機傳動，具有精度高、剛性強?？蛇_(dá)到最佳傳動效能，重復精度可達±0.03mm及低噪音和長壽命。送料、轉角傳動采用減速機直連齒輪傳動機構，重復定位精度高、壽命長。
| 規格說明 | Specification | |
| 最大彎曲直徑 | Maximum bending diameter | 39 |
最大彎曲半徑（可定制） | Maximum bending radius (customizable) | 150mm |
| 最大彎曲角度 | Maximum bending angle | 190° |
最大穿芯有效距離（可定制） | Maximum effective distance of core insertion (customizable) | 3300mm |
彎曲速度 | Bending speed | Max.160° |
轉管速度 | Barrel rotation speed | Max.260° |
送料速度 | Feeding speed | Max.800mm |
彎管精度 | Tube bending accuracy | ±0.03° |
轉管精度 | Barrel turning accuracy | ±0.03° |
送料精度 | Feeding accuracy | ±0.03mm |
設備重量（單層） | Equipment weight (single layer) | 1750 |
設備重量（多層） | Equipment weight (multi-layer) | 2350 |
設備長度（單層） | Equipment length (single layer) | 4200 |
設備長度（多層） | Equipment length (multi-layer) | 4700 |
設備寬度（單層） | Equipment width (single layer) | 1050 |
設備寬度（多層） | Device width (multi-layer) | 1050 |
設備高度 | Equipment height | 1450 |
操作高度 | Operating height | 1050 |
| 標配模具 STANDARD TOOLING | 模具選配 OPTIONAL TOOLING | 機械選配功能 OPTIONALFUNCTION |
| 直徑模一個Bending Die x1 | 后導模 Wiper Die | 推彎功能 Push Bending (T) |
夾模一個Clamp Die x1 | 通芯(工件需求)Mandrel | 3D彎管干涉模擬功能 3D Simulation of Bending Process |
| 導模一個Pressure Die x1 | 通芯桿(特別規格)Mandrel Rod(Special) | 3D模擬功能 3D Simulation of Tube Application |
束頭一組 Tube Collet x1 | 打孔功能 Hole Punching | |
通芯桿(標準)Mandrel Rod (standard) | 拆模功能 Split Die Device |
