概述

    本產品主要由橫梁、立柱、托盤、變速箱、電機、外殼等組成。適用于直徑為φ50mm、φ100mm、φ101.6mm、φ150mm、φ152mm，高度為230mm以內的各種試模。它適用于多種土，混合料的圓形試模試件的脫模，其**載荷可達100KN。

一. 脫模器主要參數及規格

1. 參數

**脫模長度：230mm

額定電壓：380v

**載荷：100KN

脫模速度：70毫米/分

脫模絲桿上升極限距離為390mm

脫模絲桿下降極限距離為20mm

2. 規格

抗壓試模：φ150×230mm（試件尺寸為φ150×150mm）

          φ100×180mm（試件尺寸為φ100×100mm）

重（輕）型擊實儀：

　　　　　φ152×170mm（試件體積為2117cm3）

φ100×127mm（試件體積為997 cm3）

馬歇爾試模：φ101.6×87mm

二. 脫模器的使用與操作

1. 操作前的準備

①應將脫模器置于堅實的水泥地面上。

②接通380v電源，扳動電機開關，使絲杠上下運動（電

機開關，中間為停止位置，左.右分別為上升，下降）若接通電源后撥到上升位置后絲杠下降，則證明電機為反轉，必須調換任意兩點火線，否則下限位開關失靈損壞限位開關。注意絲杠運動上極限位置為絲杠頂端與頂板上平面水平位置，絲杠運動下極限為絲杠頂端距離箱體上平面上方20mm位置。

③將試模放在托盤上，抬動托盤另試模內孔與上梁內孔對齊，擰緊托盤螺絲。

2操作過程

　將試模調整好位置后開動電機使＂絲杠＂上升，即可將試件脫出.反向開動電機使＂脫模絲杠＂下降到原始位置，機器自動停止，松動托盤螺絲將試模取下。

3維護與保養

　應當經常保持儀器的清潔和整齊，每次使用完畢必須將儀器擦試干凈，尤其要保持＂絲杠＂的清潔，并且每工作8小時向絲杠滴注適量機械油，以保證絲杠工作中的正常潤滑.

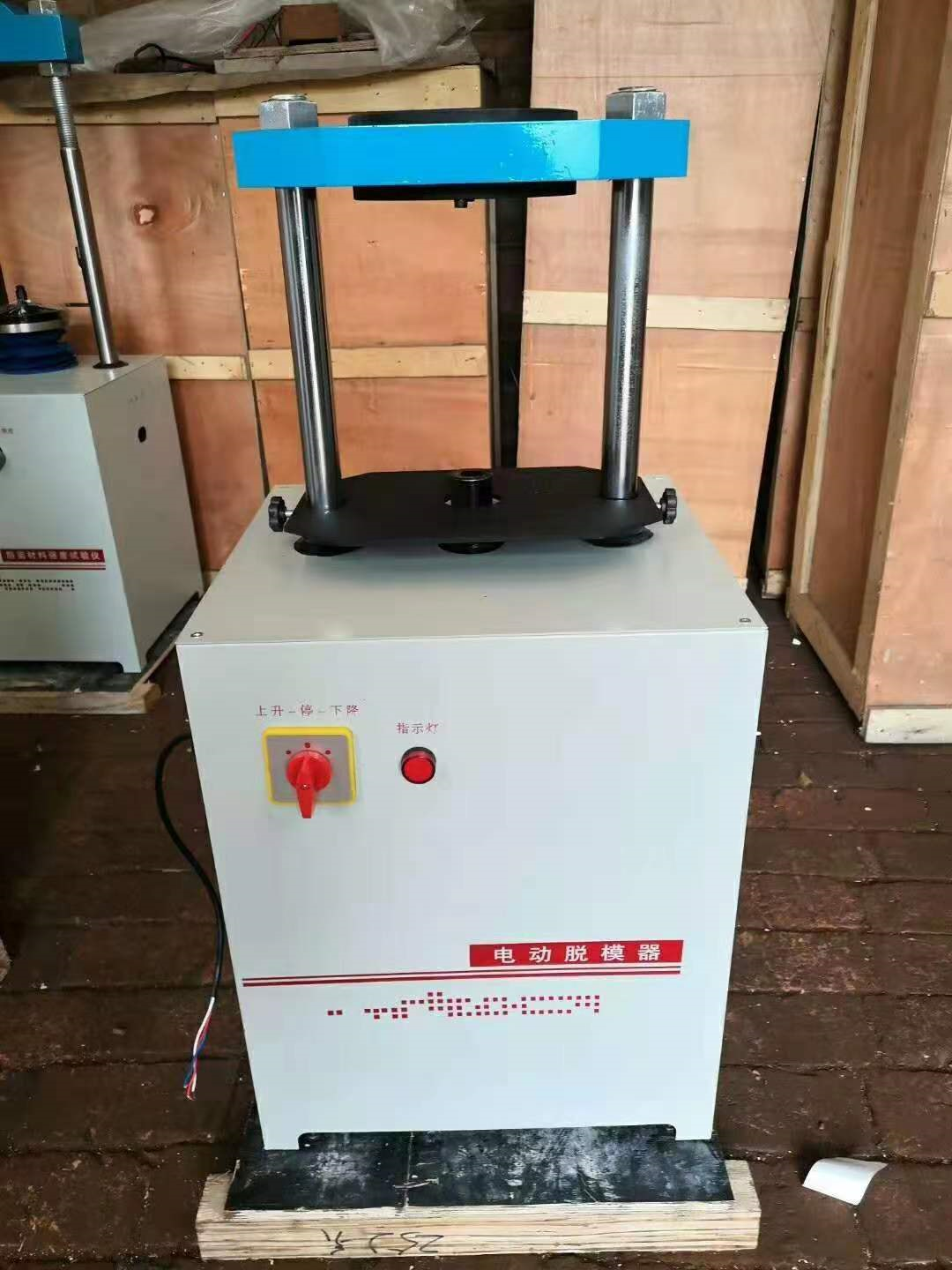

 主機示意圖
