一.導言
系列本機主要用于金屬及非金屬材料的拉伸、壓縮、彎曲等力學性能。剪切試驗可以通過添加剪切附件進行。本機配有計算機、打印機、電子測長儀、光電編碼器及通用測試軟件。它能準確測定金屬材料的抗拉強度、屈服強度、非比例延伸率、延伸率和彈性模量。試驗結果可查詢和打印六種曲線(力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間)及相關的試驗數據.有關詳細信息，請參閱軟件說明。是工礦企業、科研機構、高等院校、工程質量監測站等部門理想的檢測設備。
二.方案說明
1, host

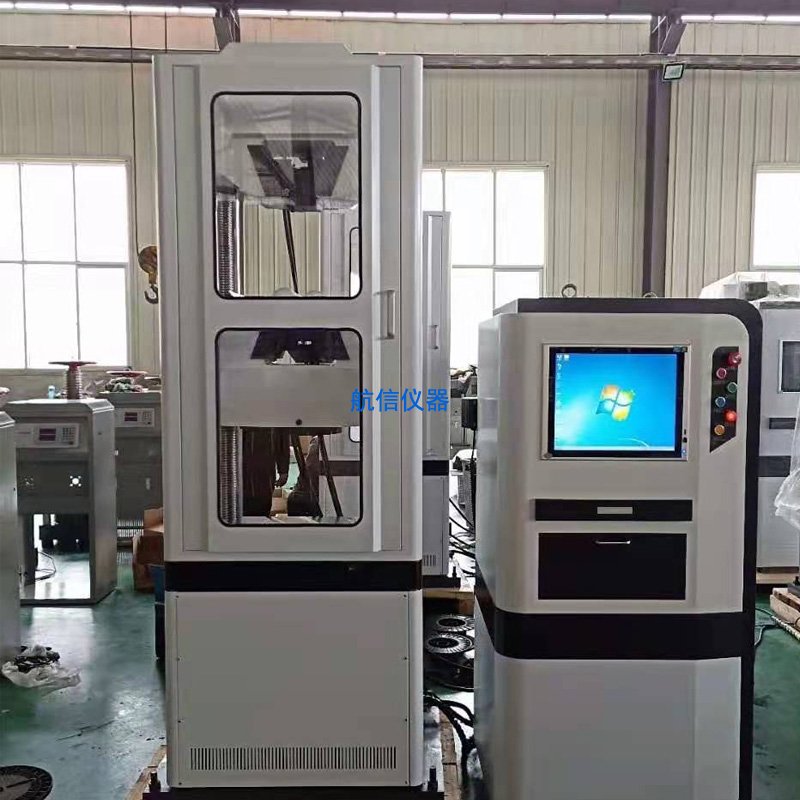

主機采用油缸底式主機，拉伸空間在主機上方，壓縮、彎曲試驗空間位于主機下梁與工作臺之間。整機如圖1所示：
2，驅動系統
下梁起重采用電機通過減速器、鏈傳動機構、螺桿副驅動，實現拉伸、壓縮空間調整。
3，液壓系統
油箱內的油通過濾網吸入油泵后，通過油泵的油路被送至輸油閥。當供油手輪關閉時，由于油壓作用，活塞被推開，機油從回油管流回油箱。當供油手輪打開時，油通過管路進入工作缸，并通過回油閥體通過壓力油管流回油箱。
4.控制系統
4.1職能簡報
用于拉伸、壓縮、剪切、彎曲和其他試驗的支架；
支持開放編輯實驗、編輯標準和編輯步驟，支持導出導入測試、標準和步驟；

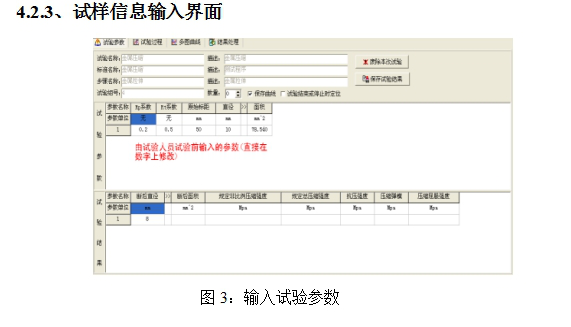

支持測試參數的自定義；
采用開放式Excel報表，支持用戶定義報表格式；

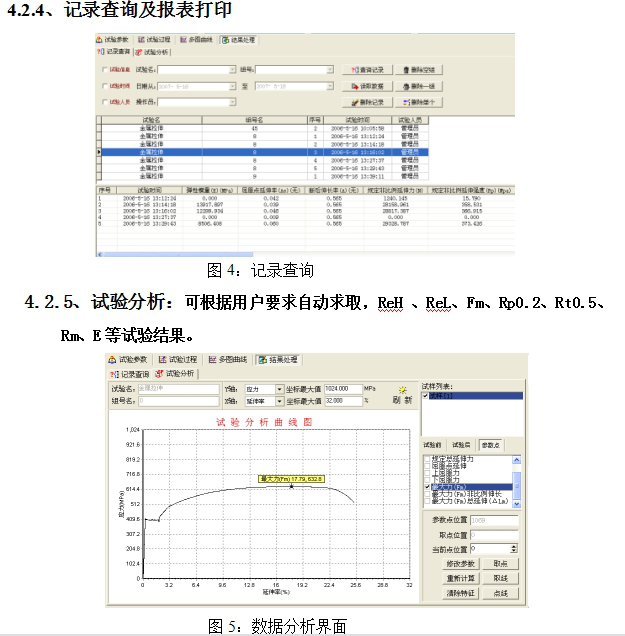

它靈活方便地查詢和打印測試結果，支持多個樣本的打印和定制打印項目的順序。
該程序具有強大的測試和分析功能。
該程序支持兩級層次管理(管理員、試驗員)用戶管理權限；
4.2軟件說明

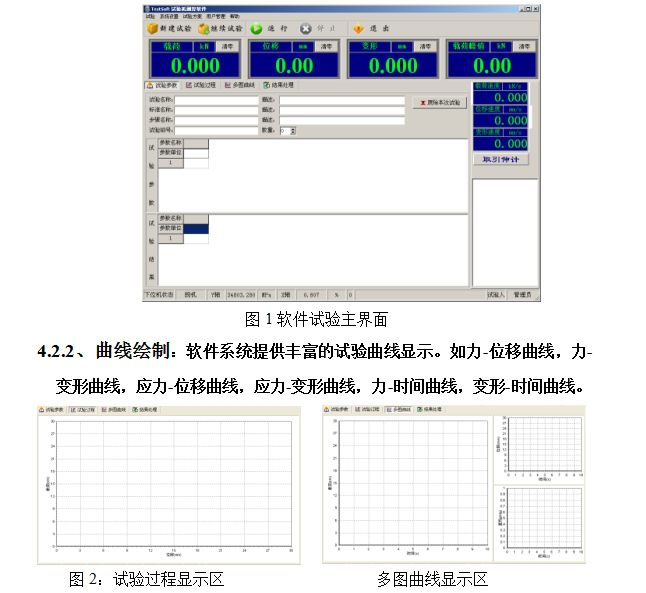

4.2.1主界面是多功能的，程序的主界面包括系統菜單區、工具欄區、值顯示面板、速度顯示面板、測試參數區、測試過程區、多圖曲線區和結果處理區。
三、主要性能技術指標
產品型號/ | WE-100B | WE-300B | WE-600B | WE-1000B |
試驗力 | 100KN | 300KN | 600KN | 1000KN |
試驗力示值相對誤差 | ≤****1% | ≤****1% | ≤****1% | ≤****1% |
分辨率 | 0.01kN | 0.01kN | 0.01kN | 0.01kN |
拉伸空間 | 550mm | 550mm | 650mm | 700mm |
壓縮空間 | 380mm | 380mm | 380mm | 380mm |
夾持方式 | 手動夾緊 | 自動夾緊 | 自動夾緊 | 自動夾緊 |
圓試樣夾持直徑 | Φ6-26mm | Φ6-26mm | Φ13-40mm | Φ13-40mm |
扁試樣夾持厚度 | 0-12mm | 0-15mm | 0-15mm | 0-15mm |
扁試樣夾持寬度 | 70mm | 70mm | 75mm | 75mm |
剪切試樣直徑 | 10mm（另選 | 10mm（另選） | 10mm | 10mm（另選） |
上下壓板尺寸 | φ160mm（另選204×204mm） | φ160mm（另選204×204mm） | φ160mm（另選204×204mm） | φ160mm（另選204×204mm） |
彎曲支點間距離 | 450mm | 450mm | 450mm | 450mm |
拉伸空間兩支柱距離 | 450mm | 450mm | 450mm | 550mm |
油泵電動機功率 | 1.1kW | 1.1kW | 1.1kW | 1.1kW |
橫梁上下移動電動機功率 | 0.75kW | 0.75kW | 0.75kW | 0.75kW |
主機外形尺寸 | 720×580×1950 | 720×580×1950 | 720×580×2100 | 890×660×2200mm |
凈重 | 1900Kg | 1900Kg | 2100Kg | 2600Kg |
