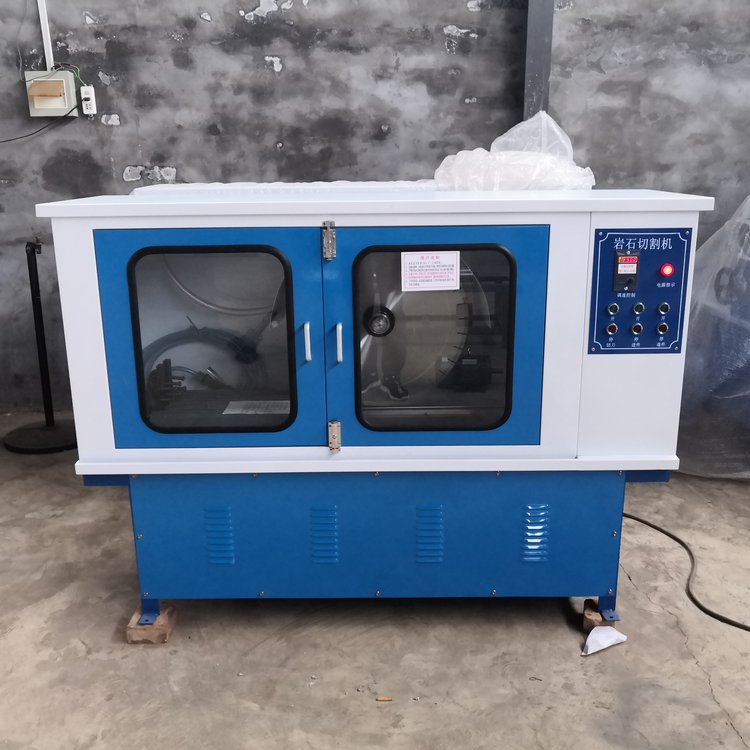

巖石自動切割機雙刀全自動巖石鋸石機不銹鋼新標準雙刀巖石芯樣切割機

一. 用途與特點

雙刀巖石芯樣切割機，是滄州恒勝偉業公路儀器有限公司根據公路及地質部實驗室作石料試件的要求，參照交通部、地質部和化工部有關資料，第六次研制的新一代非金屬切割機床。

該機結構緊湊、全封閉、噪音低，石料切割面平整光潔，同時能一機多用，可以切割混凝土、取芯機芯樣，天然石、瀝青、耐火材料、大理石、及管材、切割薄片光片，廣泛使用于石油、地質、煤炭、冶金、鐵路、公路、橋梁等科研部門的制樣之用

二 .主要技術參數

1、主軸電機∶三相二級  4KW    380V

2、切刀轉速∶1800轉／分鐘

3、切刀線速度∶ 33-45m／s

4、金剛石切刀∶Φ500X3.8X50mm

5、工件進退電機∶380伏  0.55KW 變頻調速

6、Z大切割毛坯尺寸∶厚180mm長450mm

7、外形尺寸∶1700×750×1150mm

8、重量~300Kg

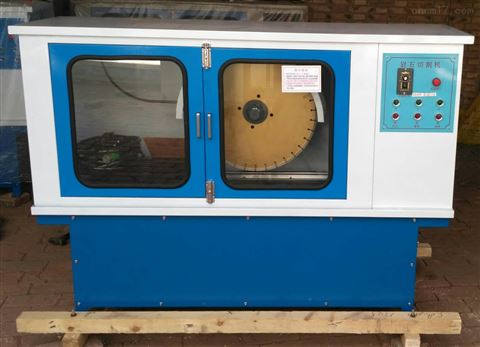

巖石自動切割機雙刀全自動巖石鋸石機不銹鋼新標準雙刀巖石芯樣切割機

三 工作原理

本機以角鋼和槽鋼為主焊接機架。由主軸電機、切刀軸、切割片、巖石夾具、工作臺、工件進退調速裝置及電器控制柜和噴涂外殼組成。

主軸電機安裝在機架底部，通過三角帶傳至切刀軸，使切割片旋轉，工件進退電機安裝在右下方，通過三角帶傳至變速箱及工作臺進退絲杠，冷卻水管接入口安裝在左上方，直接把水流到工作室，噴到切割刀片上，通過自來水冷卻，電器控制部分，安裝在控制柜內，通過電纜連接各電器部分。

本機以切割片旋轉，工件運動的工作方式，即切刀軸固定在機架上，切割片固定在切刀軸上旋轉，工件夾緊在工作臺上，隨工作臺進退，以達到切割的目的。

四  電器工作原理

電源采用三相四線（注：三火一零），電壓380伏，整機共用兩臺電機，電壓分別220伏‘380伏，由控制箱集中控制，進退電機選用三相380伏調速電機，通過變頻調速器，對電機實現寬范圍變頻調速。
