一、產品名稱：

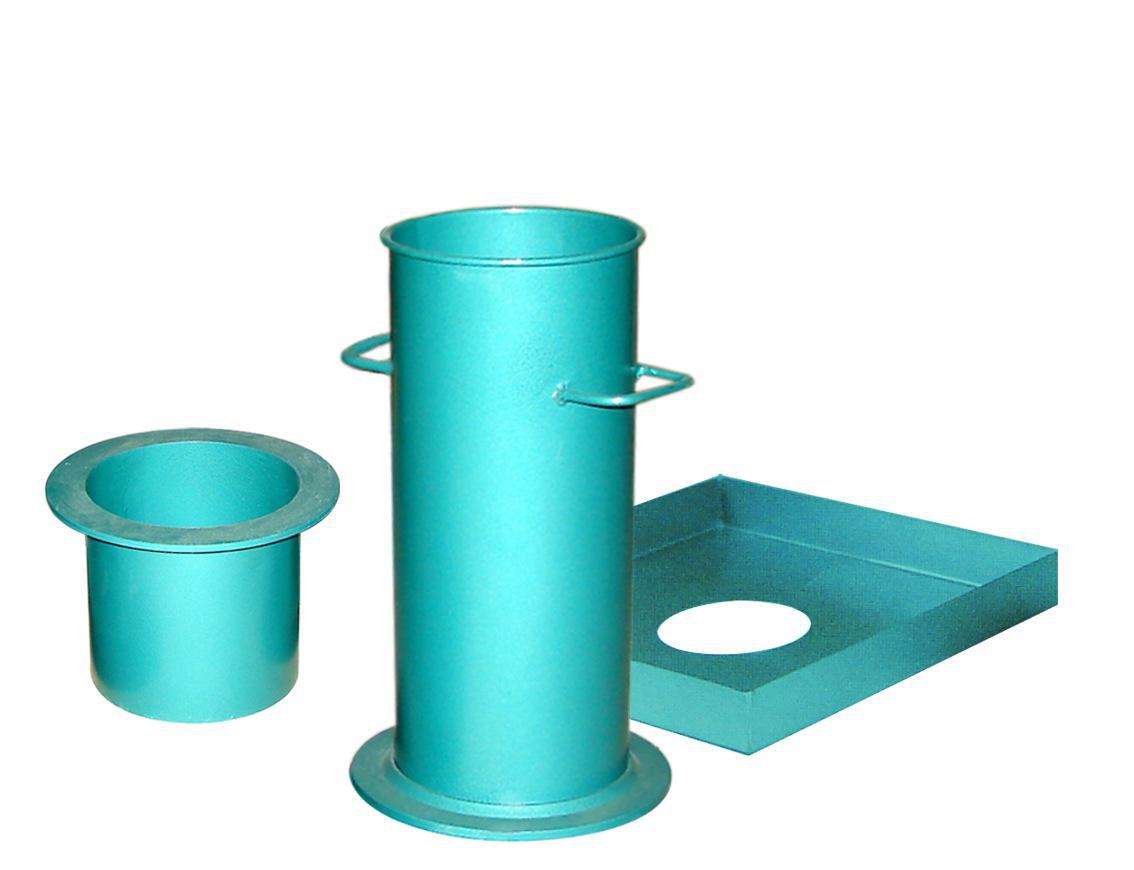

灌沙筒,灌砂法測定儀

二、產品簡介：

適用于路基和路面(砂石)密度和密實度的測定，適用于砂、礫石、級配礫石、水泥穩定土、石灰穩定土等的容重測定。

三.使用范圍


適用于現場砂、礫石、級配礫石、水泥穩定土、石灰穩定土等的容重測定，上述集料的大粒徑不得超過25 mm，散裝層厚度不得大于150 mm。


四、試驗步驟：


(1)在試驗現場，選擇一個平坦的表面并將其清理干凈，其面積不得小于基片的面積。

(2)基板放置在平坦的表面上，當表面粗糙度較大時，將含砂的充砂管放置在基片中間的圓孔上，打開充砂管的開關，使沙子流入基片的中間孔，關閉開關，直到砂罐不再向下流動。取下充砂管，稱重圓柱體內的砂質，準確至1g。充砂管注入：當需要測量厚度時，應在進一步停止前測量厚度。

(3)移除基材，回收在試驗現場留下的砂量，并再次清潔表面。

(4)將基材(盡量放在原處)放回干凈的表面，并沿著基材的中間孔(洞的直徑與灌砂筒一致)鉆孔。在鉆孔過程中，應注意不要丟失鑿過的材料，并隨時將鑿好的材料取出塑料袋，不要汽化水，也可放置在大型試驗箱中。試驗孔的深度應等于試驗層的厚度，但不得混入較低層的材料，并應除去孔內的所有鑿材料。對于土基或基材，可以對材料的質量進行多次稱重，以防止材料在板中的水分蒸發。所有取出來的材料的總質量**到1g。

(5)從挖出的**材料中取出有代表性的樣品,放在鋁盒或潔凈的搪瓷盤中,測定其含水量(,以%計).樣品的數量如下:用小灌砂筒測定時,對于細粒土,不少于100g;對于各種中粒土,不少于500g.用大灌砂筒測定時,對于細粒土,不少于200g;對于各種中粒土,不少于1000g;對于粗粒土或水泥,石灰,粉煤灰等無機結合料穩定材料,宜將取出的**材料烘干,且不少于2000g,稱其質量,準確至1g.注:當為瀝青表面處治或瀝青貫入式結構類材料時,則省去測定含水量步驟.



(6)基材放置在試驗坑上，填砂滾筒放置在基材中間(儲砂筒內放滿砂到要求質量)，使充砂底孔與基材中孔和試驗孔對齊，開啟填砂開關，使砂流進試驗坑。在此期間，應注意不要接觸充砂筒。關掉開關，小心拆下灌裝筒，稱重筒倉中剩余的沙子質量，直到它不再低于油箱底部，這樣它才能**到1g。
(7)如清掃干凈的平坦表面的粗糙度不大,可省去(2)(3)的操作.在試洞挖好后,將灌砂筒直接對準放在試坑上,中間不需要放基板,打開筒開關,讓砂流入試坑內.在此期間,應注意勿碰動灌砂筒.直到儲砂筒內的砂不再下流時,關閉開關,仔細取走灌砂筒,并稱量剩余砂的質量,準確至1g.
(8)仔細取出試筒內的量砂,以備下次試驗時再用.若量砂的濕度已發生變化或量砂中混有雜質,則應該重新烘干,過篩,并放置一段時間,使其與空氣的濕度達到平衡后再用.

五、灌砂筒-灌砂法測定儀試驗操作視頻聯系索取

六、灌砂桶操作規程

1、將盛有量砂(M5)的灌砂筒放在基板中間的圓孔上，將灌砂筒的開關打開，讓砂流入基板的中空內，直到砂不在流。取下灌砂筒，稱取量筒內砂的質量(M6)，準確至1g。
2、稱取試坑中**材料的總質量Mw。
3、從挖出的**材料中取有代表性的樣品，測定其含水量(ω，%)。用小灌砂筒測定時，細粒土不小于100g，中粒土不小于500g;用大砂筒，相應的細粒土不小于200g，中粒土不小于1000g，粗粒土或無機結合料穩定材料，不少于2000g，稱其質量(Md)。
4、將基板放在試坑上，灌砂筒放在基板中間，打開灌砂筒開關，直至砂不再流動，稱取量筒內砂的質量(M4
5、如清掃干凈的平坦表面的粗糙不大可省去3的操作，試洞挖好后直接對準放在試坑上，不需要放基板，打開筒的開關，后稱取剩余砂的質量(M4')。
