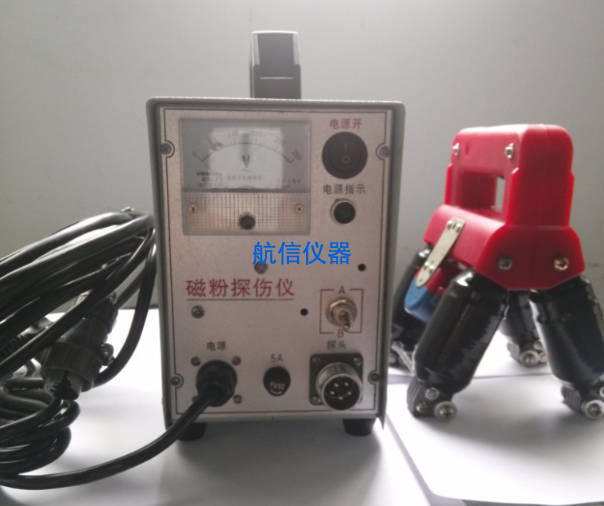

610C型磁粉探傷儀

一、技術參數 1. 輸入電壓：AC 220V 10%V 2. 輸出電壓：AC 36V 3. 輸出電流：＞10A 4. 提升力：大于5㎏ 5. 暫載率：50% 6. 探傷靈敏度：A型1＃試片顯示清晰 7. 主機外形尺寸：230160120mm（長高寬）

在線咨詢

產品詳情

一、技術參數：

1. 輸入電壓：AC 220V **** 10%V
2. 輸出電壓：AC 36V
3. 輸出電流：＞10A
4. 提升力：大于5㎏
5. 暫載率：50%
6. 探傷靈敏度：A型1＃試片顯示清晰
7. 主機外形尺寸：230×160×120mm（長×高×寬）
8. 重量：5㎏

二、產品介紹：

A型探頭：馬蹄形軛角焊縫探頭，活動接頭斜頭，配有工作燈；適用于異形表面和復雜工件的探傷。極距20-160；提升力：AC≥5，DC≥18。配有電磁軛角焊縫探傷儀，可由現場接頭自由調整，應用范圍廣泛。

E型探頭：交叉磁軛探頭或旋轉磁場探頭，可復合磁化強度探傷，行走滾筒和工作燈可提高探傷速度。極距110，起重力：AC≤8。配有旋轉磁場探傷儀，兩個交叉軛采用交流相移技術，可產生隨時間的合成旋轉磁場，以及工件的復合磁化。探頭檢測質量高。

D型探頭：電磁軛探頭，各種活動接頭，高磁化強度。極距60-220，起重力：AC≥6，DC≥20。該探頭配有電磁軛角焊縫探傷儀，具有高磁導性、高磁化強度等特點。

O型探頭：又稱環形探頭，內徑150，**磁場≥180 Oe，配有環形探傷儀，采用強磁場原理設計，適用于軸桿、管道、螺栓等復雜工件的分段探傷或退磁。

三、使用說明：

1.將電纜的圓形插頭插入儀表三芯電源插座，將電纜的單相插頭插入電網的配電板插座，(需要有牢固的地線)打開儀表電源開關，指示燈亮著，指示電路與電源連接。

2.將電纜兩端的航空插頭分別插入儀器插座和探頭插座。

3.使探頭與被測工件的表面接觸，按下探頭上的磁化按鈕，磁化指示燈亮著，表明工件已經磁化。

4.停止使用時，關掉儀器的電源開關和電網配電板上的通用開關。

四、需要注意的事項：

1.使用本儀器時，探頭和被測工件在按下沖頭按鈕之前會很好地接觸，否則線圈中的電流會增加，熔斷器會燒掉，甚至晶閘管也會損壞。

2.如果需要調整磁極間距，請松開可調接頭上的蝶形螺母，以改變磁極間距，然后擰緊螺母工作。

五、故障排除：

1.電源指示器不開：可能壞了，電源開關壞了，保險絲壞了。

2.熔斷器：安裝在面板上的保險絲連接到變壓器的初級階段。當變壓器一次發生大電流分量或一次、二次短路故障時，會引起熔斷器熔斷。如果在維修過程中無法判斷故障的哪一部分，則可以將兩臺變壓器分開，分別連接到電源上，然后分別進行檢查，找出故障所在。磁化強度指示器不開著：它可能表示燈泡壞了，小繼電器不工作，或者晶閘管不工作。
