一、簡介：

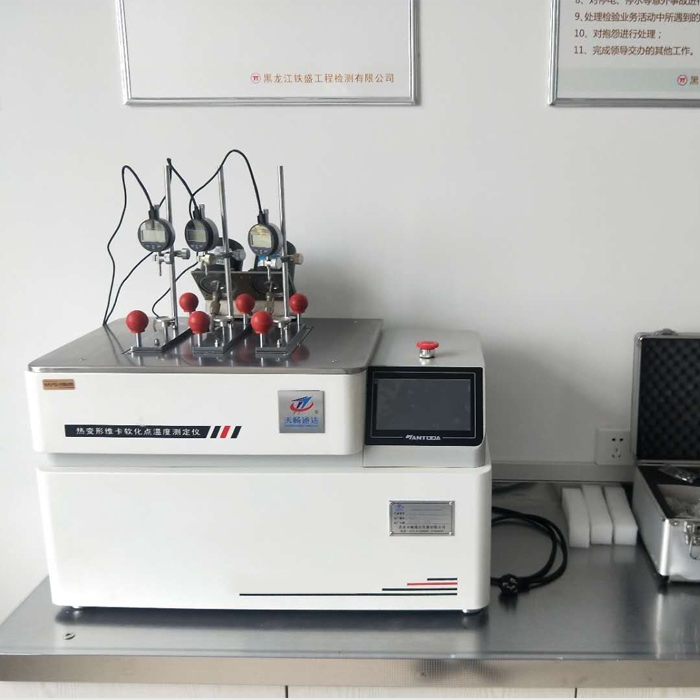

XRW-300系列熱變形、維卡軟化點溫度測定儀主要用于塑料、橡膠、尼龍、電絕緣材料等非金屬材料的熱變形分析和維卡軟化點溫度測定，是化工企業、科研機構、 本儀器滿足GB/T1633-2000年熱塑性塑料維卡軟化點溫度測定參考GB1634-79《塑料彎曲負載熱變形溫度試驗方法》中塑料彎曲負載熱變形溫度試驗方法。請在使用此儀器之前仔細閱讀本說明書。
二、熱變形維卡軟化點溫度測量儀的主要技術參數:
溫度控制范圍：室溫-300℃
升溫速度：120℃/h, 50℃/h
**形變測量誤差：±0.01mm
試樣架數量：3個
加熱介質：甲基硅油（200厘斯以下，閃點300℃以上）用戶自備
**加熱功率：4KW
冷卻方式：自然冷卻或自來水
電源：220V±10%，15A,15HZ
負載桿、托盤及千分表桿的質量共：68g±1g
三、工作原理:
1.熱塑性塑料維卡軟化點溫度的測定:勻速升溫時，在**負荷條件下，標準壓針刺入熱塑性塑料樣品表面1mm深度溫度。
2.塑料彎曲負載熱變形溫度試驗方法:測量塑料樣品浸入適當?shù)囊后w傳熱介質中，在簡支梁靜彎曲負載的作用下，樣品彎曲變形達到規定值時的溫度。
XRW-300系列熱變形和維卡軟化點溫度計的工作條件:
?、?環境溫度:10℃～40℃的范圍內;
?、?環境相對濕度為30%—80%以內;
?、?周圍無震動，無腐蝕性介質的環境中;
④ 在穩定的基礎上正確安裝并調整到水平;
?、?工作時無強磁場干擾，周圍空氣無強對流;
1.4 電氣要求
電源:220VAC-15%～220VAC 10%
1.5 外形尺寸:長500mm寬400mm高1400mm
1.6 儀器重量:100Kg
XRW-安裝300系列熱變形和維卡軟化點溫度計
1.儀器開箱檢查
1.1 儀器在搬運過程中應避免劇烈的振動和機械損壞。如果儀器因包裝箱損壞而損壞，請及時聯系相關運輸部門并通知我公司，請不要自行處理。
1.2 根據裝箱單，逐一檢查隨機附件。如果隨機附件與裝箱單不符，請及時聯系我公司。
2 安裝硬件部分：
1 取出儀器時，主機應放置在干燥、通風、無振動的水平地面上，使儀器穩定。
2 電腦和打印機放在工作臺上，連接信號線和電源線。
3 將冷卻水管的進水口與自來水管連接，出水管與下水道連接。
4 將甲基硅油(或變壓器油)注入油槽，檢查出油口等部位是否漏油。嚴禁在介質箱中加入加熱介質前給儀器上電。
5 加入甲基硅油(或變壓器油)約15升，油面距油箱上平面50升～60mm左右。
6 將三個樣品架放入油槽中，連接變形傳感器。XRW-300D三種型式試驗機Pt100溫度傳感器按編號一一插入相應的架位。XRW-300C型式試驗機只有一個溫度傳感器，出廠時已安裝，無需用戶安裝，檢查負載桿上下運動是否順暢。
7檢查連接是否正確，連接主機電源。此時，攪拌電機應運行，按下主機上的升降按鈕，檢查升降部分是否靈敏可靠。
XRW-300系列熱變形、維卡軟化點溫度測定儀軟件概述
熱變形、維卡軟化點溫度測定儀軟件系統(以下簡稱300)C)使用C 語言開發是運行Windows在系統平臺上，集控制和數據處理于一體的試驗機軟件系統通過串行口與試驗機通信。它吸收了舊版本的300C該程序的優點是采用了新的數據結構和更穩定可靠的通信協議，并采用了許多用戶的建議，運用了分組思想，設計了全新的界面風格。具有以
下主要特點:
可以同時使用三個測試站進行不同的測試;
詳細但不繁瑣的測試參數設置，方便直觀的變形調零，為您節省寶貴的時間;
高亮仿數碼管數據顯示，各種坐標視圖，隨意縮放隱藏曲線，幫助您洞察測試細節，掌握詳細**的測試數據;
方便的恒溫控制，可以定制測試開始溫度;
隨時查看測試歷史記錄，方便的過程數據查詢，靈活的報告格式，測試數據可以導出多種文檔格式，讓您獲得詳細的測試數據;
根據習慣定制坐標背景、曲線、仿數碼管等顏色;
中英意法文立即切換;
簡潔直觀的軟件界面和詳細易懂的幫助手冊，讓你快速熟練使用軟件。
及時解決用戶問題，認真考慮用戶建議，保證軟件的不斷升級和完善。
適用于本軟件系統WINDOWS XP、Windows 7等操作系統，并通過了嚴格的測試。這個系統已經安裝了這個軟件，桌面上會有快捷的方式如圖： 。
新 試 測試:打開測試設置向?qū)?，設置新的測試參數;
打開記錄:打開測試記錄列表窗口，查看測試歷史記錄;
保存修改:保存試驗記錄的修改;
報告設置:打開報告設置窗口，設置測試報告格式;
打印設置:打開打印設置窗口，設置打印機和打印參數等;
打印預覽:打開打印預覽窗口，預覽當前測試的數據報告;
打印報告:打印當前測試的數據報告;
導出報告:導出測試報告html網頁文件;
導出數據:將測試過程數據導出到其他文檔(支持)txt、html、xls三種類型);
退出：退出應用程序;
2)編輯菜單
測試設置:打開測試參數窗口，查看和修改測試設置;
查詢數據:打開查詢數據窗口，查詢當前測試過程的數據;
3)視圖菜單
坐標系:包括溫度-變形-時間-變形-溫度-四種坐標模式：變形。菜單項前面有√標記表示當前選擇的坐標模式。
網格：顯示/隱藏坐標區的網格線;
工具欄:顯示/隱藏工具欄;
狀態欄:顯示/隱藏狀態欄;
總置前:使程序窗口始終在頂部;
4)操作菜單
啟動試驗:設置試驗參數后，啟動試驗;
停止試驗:停止目前正在進行的試驗;
采集當前溫度:立即采集當前儀器的溫度;
