簡介：
本產品是根據中華人民共和國JGJ70-90工業標準"建筑砂漿基本性能試驗方法"設計的專用儀器，適用于測定墻體砂漿和墻體砂漿的抗侵徹性所表示的凝結速度和凝結時間，是各建筑科研單位和高校實驗室專用設備之一。
技術參數：
1.探測范圍0≤100 N
2.分?jǐn)?shù)為0.5N
3.**行程50毫米
4.針頭橫截面面積30 mm2
5.試驗?zāi)５膬?nèi)徑和深度為φ140×75 mm。
結構和用途：

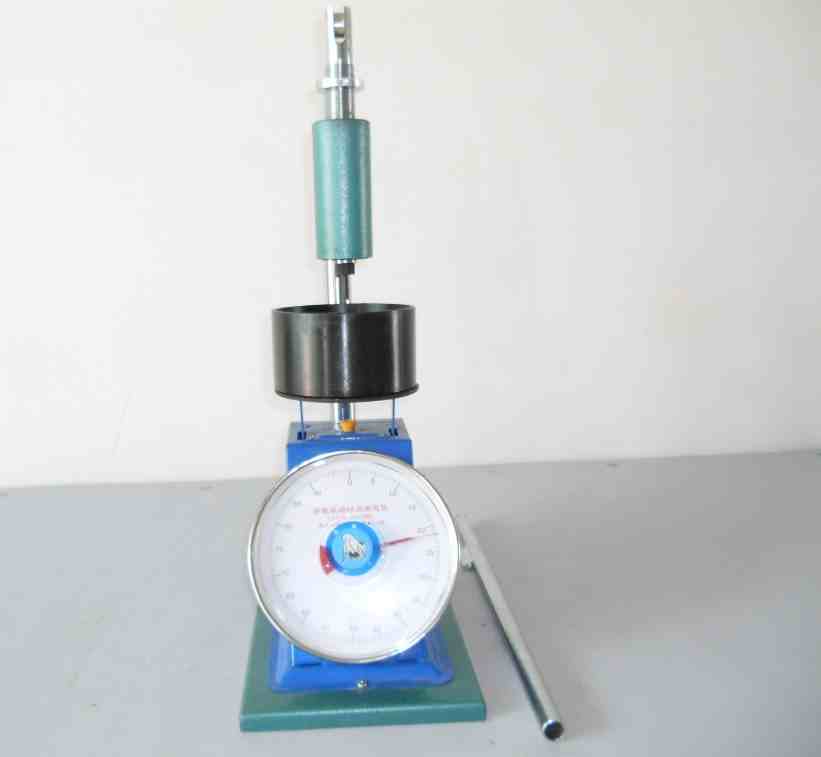

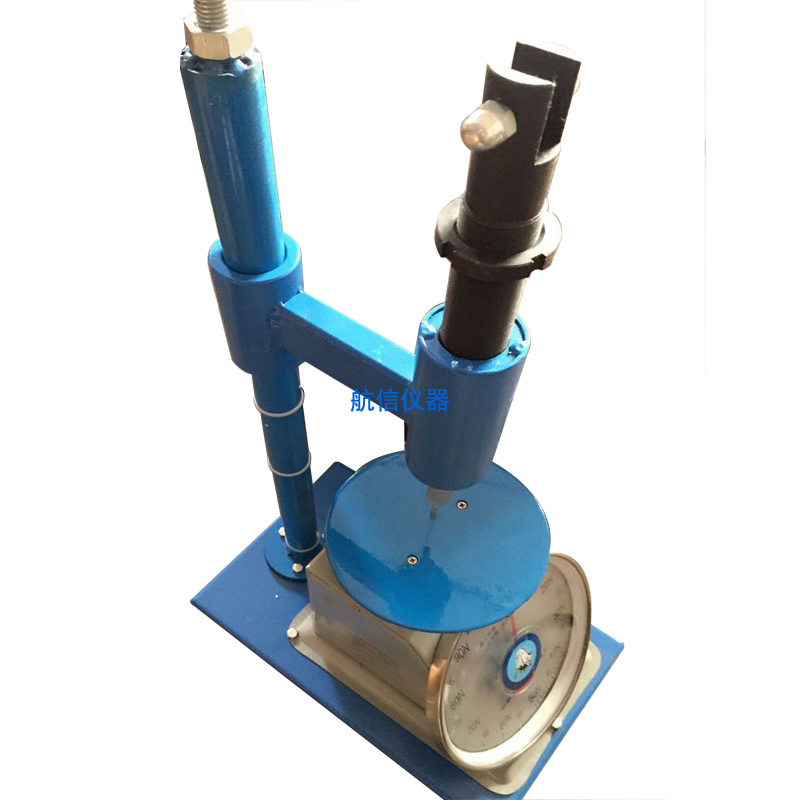

本儀器由1.手柄，2.測試針，3.柱，4.底座，5.壓力顯示(與傳感器連接)(普通表盤式顯示)，6.模型試驗，7.接觸片，8.鉆頭卡盤，9.托架，10.主軸，11.極限螺母等。
操作：
(1)手柄給出了通過試驗針軸向下滑動的壓力，因此(2)將試驗針插入(6)試驗?zāi)Ｖ械纳皾{中，由于砂漿的凝固硬度隨時間的變化而變化，從而得到不同的試驗針的穿透阻力，并在壓力顯示器上讀出不同的壓力值。
使用時，先將攪拌均勻的砂漿裝進試驗?zāi)?，距上口面約10毫米，砂漿表面不清理，試驗?zāi)７旁趫A盤上，然后壓力顯示為零，然后操作者在10秒內將壓力條垂直貼在25毫米迫擊炮上，測試針在10秒內慢慢均勻地穿透到25毫米的灰漿中。此時，**個測量值顯示在壓力顯示器上。同時，將極限螺母(11)調整到適當?shù)奈恢茫砷_壓力棒，在彈簧力的作用下復位試驗針，每半小時重復一次，當電阻值達到0.3MPa時，每15分鐘測量一次，直到電阻值達到0.7MPa。
砂漿抗侵徹力的計算：
FP=NP/AP
公式：fp--滲透阻力值(Mpa)
Np-穿透深度為25 mm時靜壓(N)
GB/T1297-1988 AP-滲透試驗針截面面積(30 mm~2)
穿透電阻的計算**到0.01Mpa。
具體測試方法，請參閱中華人民共和國JGJ70-90行業標準，關于建筑砂漿基本性能的第六章，以及砂漿凝結時間測試儀的有關規定。
SZ-100數字顯示砂漿凝結時間測定儀應注意的事項：
1.在試驗結束時，工作臺面板、針頭和接觸件應擦洗干凈，不得在工作臺上強調(小于1 Okg)。
2.在試模中取出樣品，擦洗并涂上油以防止生銹，并在使用前使用脫模劑。
3.滑動件應經常加油潤滑，使儀器正常工作。
4.應在室溫20℃左右的安靜、無腐蝕的環境中放置測試儀。
