1. 目的與適用范圍
1.1. 本方法適用于測(cè)定道路石油瀝青、聚合物改性瀝青針入度以
及液體石油瀝青蒸餾或乳化瀝青蒸發(fā)后殘留物的針入度，以0.1mm針。其標(biāo)準(zhǔn)試驗(yàn)條件為溫度25℃，荷重100g，貫入時(shí)間5s。
1.2. 針入度指數(shù)PI用以描述瀝青的溫度敏感性，宜在15℃、25℃、
30℃等3個(gè)或3個(gè)以上溫度2條件下測(cè)定針入度后按規(guī)定的方法計(jì)算得到，若30℃時(shí)的針入度值過(guò)大，可采用5℃代替，當(dāng)量軟化點(diǎn)T800是相當(dāng)于瀝青針入度為800時(shí)的溫度，用以評(píng)價(jià)瀝青的高溫穩(wěn)定性，當(dāng)量脆點(diǎn)T1.2是相當(dāng)于瀝青針入度為1.2時(shí)的溫度，用以評(píng)價(jià)瀝青的低溫抗裂性能。
2. 主要檢測(cè)設(shè)備

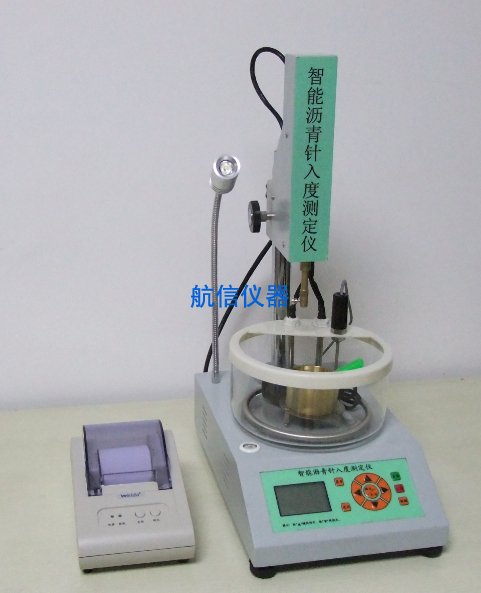

2.1. 針入度儀:準(zhǔn)確度等級(jí)0.1mm。

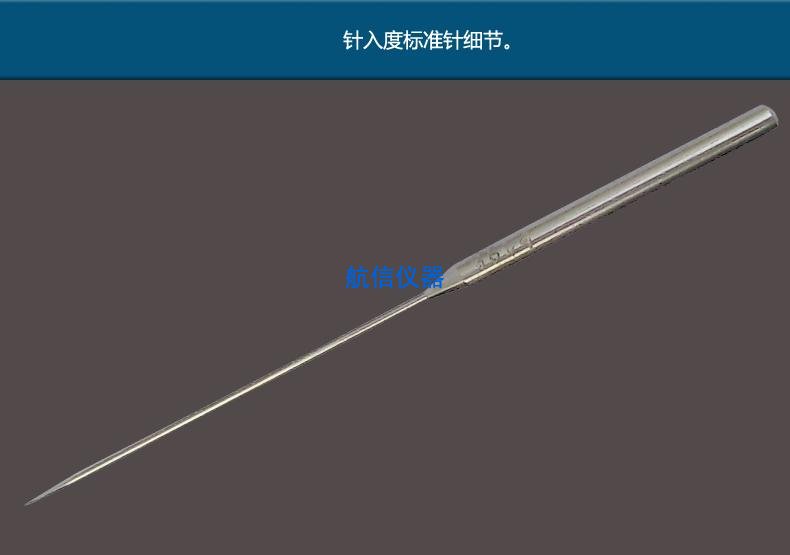

2.2. 標(biāo)準(zhǔn)針：由硬化回火的不銹鋼制成，針及針桿總質(zhì)量2.5g±
0.05g

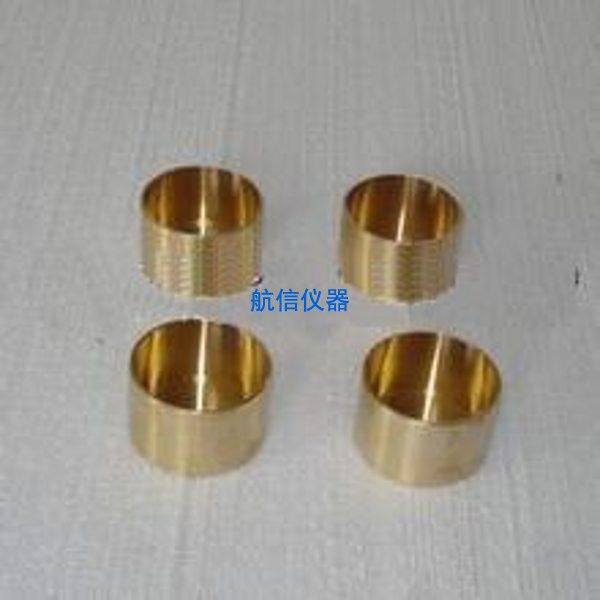

2.3. 盛樣皿：金屬制，圓柱形平底。小盛樣皿的內(nèi)徑55mm，深
35mm(適用于針入度小于200的試樣）；大盛樣皿內(nèi)徑70mm，深45mm(適用于針入度為200〜350的試樣）；對(duì)針入度大于350的試樣須使用特殊盛樣皿，其深度不小于60mm，容積不小于125ml。
2.4. 恒溫水槽：容量不小于10L，控溫的準(zhǔn)確度為0.1℃。水槽中
應(yīng)設(shè)有一帶孔的擱架，位于水面下不得少于100mm。距水槽底不得少于50mm處。
2.5. 平底玻璃皿：容量不小于1L，深度不小于80mm。內(nèi)設(shè)有一
不銹鋼三腳支架，能使盛樣皿穩(wěn)定。 2.6. 溫度計(jì)：0℃~50℃ 分度為0.1℃。
2.7. 盛樣皿蓋:平板玻璃，直徑不小于盛樣皿開(kāi)口尺寸。
2.8. 溶劑：三氯乙烯等。
2.9. 標(biāo)準(zhǔn)篩（濾篩）：篩孔孔徑0.6mm。
3. 試驗(yàn)準(zhǔn)備
3.1. 設(shè)定恒溫水槽溫度為試驗(yàn)溫度，檢查控溫精度是否滿足要求。 3.2. 將裝有試樣的的盛樣容器帶蓋放入恒溫烘箱中。
3.2.1. 當(dāng)石油瀝青試樣中含有水分時(shí)，烘箱溫度為80℃左右，
加熱至瀝青全部熔化供脫水用。
3.2.2. 當(dāng)石油瀝青中無(wú)水分時(shí)，烘箱溫度宜為軟化點(diǎn)溫度以上
90℃，通常為135℃左右。
3.3. 當(dāng)石油瀝青試樣中含有水分時(shí)，將盛樣容器放在可控溫的砂
浴、油浴或電熱套上脫水。時(shí)間不超過(guò)30min，并用玻璃棒輕輕攪拌，防止局部過(guò)熱。在瀝青溫度不超過(guò)100℃的條件下，仔細(xì)脫水至無(wú)泡沫為止，最后的加熱溫度不超過(guò)軟化點(diǎn)以上100℃（石油瀝青）或50℃（煤瀝青）。
3.4. 將盛樣容器中瀝青通過(guò)0.6mm的濾篩過(guò)濾，不等冷卻一次灌
入瀝青針入度試驗(yàn)的模具中。根據(jù)需要也可將試樣分裝入擦拭干凈并干燥的一個(gè)或數(shù)個(gè)瀝青盛樣器皿中，數(shù)量應(yīng)滿足一批試驗(yàn)項(xiàng)目所需的瀝青樣品并有富余。
3.5. 在瀝青灌模過(guò)程中，如溫度下降可放入烘箱中適當(dāng)加熱，試
樣冷卻后反復(fù)加熱的次數(shù)不得超過(guò)兩次，以防瀝青老化影響試驗(yàn)結(jié)果。為避免混進(jìn)氣泡，在瀝青灌模時(shí)不得反復(fù)攪動(dòng)瀝青。灌模剩余的瀝青應(yīng)立即清洗干凈，不得重復(fù)使用。
4. 試驗(yàn)步驟
4.1. 按試驗(yàn)要求將恒溫水槽調(diào)節(jié)到要求的試驗(yàn)溫度25℃，或15℃、
30℃等，保持穩(wěn)定。
4.2. 將試樣注入盛樣皿中，試樣高度應(yīng)超過(guò)預(yù)計(jì)針入度值10mm
以上，蓋上盛樣皿以防落入灰塵。并貼上樣品標(biāo)識(shí)。盛有試樣的盛樣皿在15~30℃室溫中冷卻不少于1.5h(小盛樣皿）、2h（大盛樣皿）或3h(特殊盛樣皿）后移入保持規(guī)定試驗(yàn)溫度±0.1℃的恒溫水槽中不少于1.5h(小盛樣皿）、2h(大試樣皿）或2.5h(特殊盛樣皿）。 4.3. 調(diào)整針入度儀使之水平。
4.4. 取出達(dá)到恒溫的盛樣皿，并移入水溫控制在試驗(yàn)溫度±0.1℃
的平底玻璃皿中的三腳支架上，試樣表面以上的水層深度不小于10mm。
4.5. 將針入度的讀數(shù)調(diào)整為零同時(shí)將盛有試樣的平底玻璃皿置于
針入度儀的平臺(tái)上。調(diào)節(jié)燈光位置至能清晰看到針尖與其倒影。慢慢放下針連桿，使針尖恰好與試樣表面接觸。 4.6. 啟動(dòng)針入度儀開(kāi)始摁鈕，使標(biāo)準(zhǔn)針自動(dòng)落下貫入試樣，讀取
刻度盤(pán)指針或位移指示器的讀數(shù)，準(zhǔn)確至0.1mm。 4.7. 同一試樣平行試驗(yàn)至少3次，各測(cè)試點(diǎn)之間及與盛樣皿邊緣
的距離不應(yīng)小于10mm。每次試驗(yàn)應(yīng)將盛有盛樣皿的平底玻璃皿放入恒溫水槽，使平底玻璃皿中水溫保持試驗(yàn)溫度。每次試驗(yàn)應(yīng)換一根干凈標(biāo)準(zhǔn)針或?qū)?biāo)準(zhǔn)針取下用蘸有三氯乙烯溶劑的棉花或布揩凈，再用干棉花或布擦干。
4.8. 測(cè)定針入度大于200的瀝青試樣時(shí)，至少用3支標(biāo)準(zhǔn)針，每
次試驗(yàn)后將針留在試樣中，至少3次平行試驗(yàn)完成后，才能將標(biāo)準(zhǔn)針取出。
4.9. 試驗(yàn)完畢后，將儀器及配件清潔干凈，切斷電源。
關(guān)注官方微信
