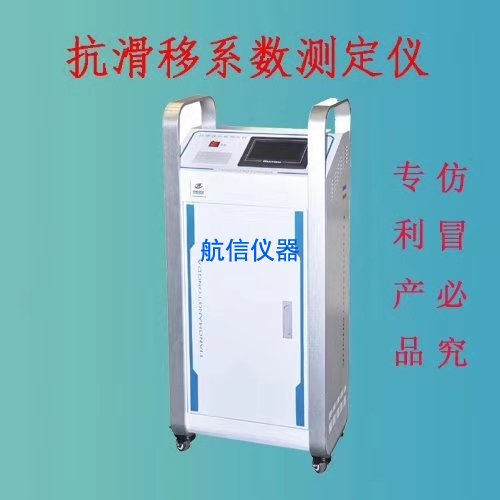

產品簡介：
在液壓萬能試驗機上，大六角頭高強螺栓連接副(M16~M30)和扭轉剪切高強螺栓連接副(M16~M24)及其緊固鋼結構滑動板試件的抗滑系數可以測試，滑動板的抗滑系數也可以測試。有四個物理通道和六組24個邏輯通道。具有參數備份、恢復和自動校準功能。根據高強度螺栓的檢測要求，建立了峰值保持函數。
高強度螺栓連接副(M12、M16、M20、M22、M24、M27、M30)和抗剪高強度螺栓連接副(M16、M20、M24、M27)的抗滑系數可用高強度螺栓連接副(M12、M16、M20、M22、M24、M30)和扭剪高強度螺栓連接副(M16、M20、M24、M27)來測量。
當軸向力達到標準規定的值時，可自動記錄監測數據和標準差；可長時間存儲數萬組數據，可隨時讀取和打印，具有參數備份、恢復和自動校準功能，并根據防滑檢測要求，建立了峰值保持率監測系統。
高強度螺栓連接副(M12、M16、M20、M22、M24、M27、M30)和抗剪高強度螺栓連接副(M16、M20、M24、M27)的抗滑系數可用高強度螺栓連接副(M12、M16、M20、M22、M24、M30)和扭剪高強度螺栓連接副(M16、M20、M24、M27)來測量。
當軸向力達到標準規定的值時，可自動記錄監測數據和標準差；可長時間存儲數萬組數據，可隨時讀取和打印，具有參數備份、恢復和自動校準功能，并根據防滑檢測要求，建立了峰值保持率監測系統。
產品參數：
1、軸力測量范圍：30~400（KN）
2、分辨率：±0.1（KN）、±1.0（KN）
3、示值誤差 ：±1%(KN)、±1%（KN）
4、顯示方式：觸摸屏顯示
5、軸力峰值保持
6、能儲存上萬組數據，可長期保存10年，并可隨意讀寫。
每組實驗數據儲存的內容有試驗日期、試驗編號、高強螺栓的型號、和檢測的標準軸力。
7、傳感器
120KN 4個 適用于M16
180KN 4個 適用于M20
210KN 4個 適用于M22
240KN 4個 適用于M24
320KN 4個 適用于M27
400KN 4個 適用于M30
安裝
1.打開木箱
2.根據儀表箱中的裝箱單，檢查探測器的附件是否齊全。
3.三芯電源線
4.將軸向力傳感器與傳感器線連接起來。
5.安裝樣本：
擰出后面的4 6毫米螺釘，與萬向節托架連接，緊固螺釘并安裝。
沖孔釘首先進入試樣的定位孔，然后更換為配有傳感器或扭轉剪切高強度螺栓連接副的高強度螺栓連接副。根據相應的序列號將傳感器連接到控制儀表。儀器清理完畢后，按要求擰緊螺母，在最終螺釘后緊固高強度螺栓，每根裝有傳感器的螺栓的預緊值應在0以內。95P~105便士。當傳感器的力值達到規定的要求時，控制儀表開始報警約4秒。為了便于觀察，試樣應畫一條直線觀察其側面的滑動。
在試驗中，當發生下列情況之一時，相應的載荷可確定為試樣的滑移載荷。
(A)在試驗機上出現回針現象；
b)試樣的邊畫線交錯排列；
(C)力值突然衰減；
D)標本中突然有一聲"砰"的聲音。
試驗樣本：
試件由制造商加工，所代表的試件和鋼結構構件應用相同的材料制成，用相同的摩擦表面和相同的表面狀態處理，并使用相同批次和相同性能等級的高強度螺栓連接副在相同的環境條件下儲存。
試件鋼板的厚度T1和T2應根據鋼結構工程中典型板的厚度來確定，試樣鋼板的凈截面在摩擦表面滑移之前應始終處于彈性狀態。寬度b可指表一所規定的值。英文版應根據萬向盤夾具的要求確定。
試件表面光滑，無油污，孔板邊緣無飛邊和毛刺。
產品配置
1、檢測儀主機1臺
2、力值傳感器24個
3、儀器包裝箱1個
4、隨機文件1套
2、力值傳感器24個
3、儀器包裝箱1個
4、隨機文件1套
