【產品名稱】：

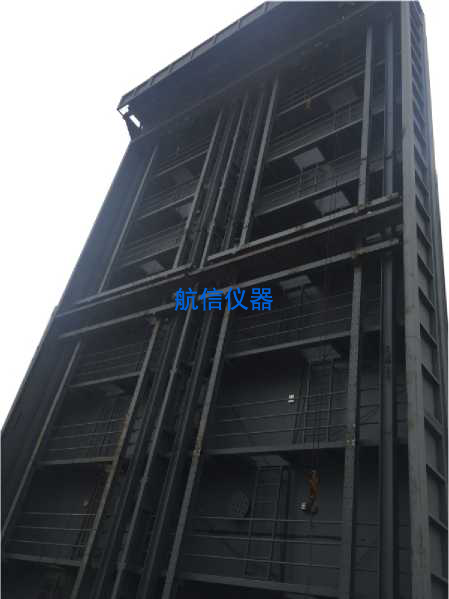

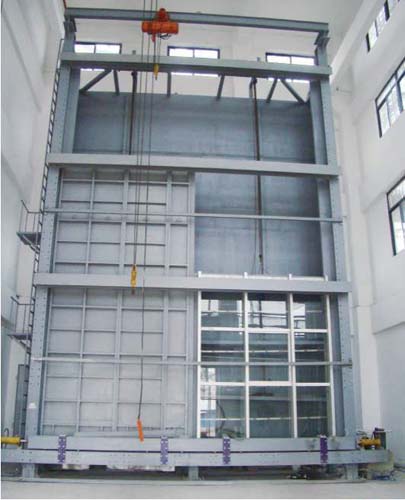

TMQD建筑幕墻四性檢測設備
【產品概述】
建筑幕墻四性檢測設備對建筑幕墻進行物理性能檢測，包括氣密、水密、抗風壓、 平面內變形等性能檢測。
【執行標準】
GB/T 1 5227-2007《建筑幕墻氣密、水密、抗風壓性能檢測方法》
GB/T 1 8250-201 5《建筑幕墻平面內變形性能檢測方法》
GB/T 21 086-2007 《建筑幕墻》
GB/T 1 8250-201 5《建筑幕墻平面內變形性能檢測方法》
GB/T 21 086-2007 《建筑幕墻》
幕墻檢測主要技術參數:
名稱 | 主要指標 | 精度 |
壓力箱**靜壓差 | ****10kPa | |
動風壓波動 | 壓力：2500Pa 周期：3-5s | 壓力：****2% |
空氣流量 | 0~1500m3/h | <396 |
淋水量 | 0~4L (m2 • min) | |
變形檢測 | 位移：0~100mm 壓力：>****5OOOPa (可定制） | 位移：≤0.01mm (優于國標要求） 壓力：≤1% |
平面內變形 | 變形值：****1/100 周期：3~10s | 位移：≤0.596FS |
【型號規格】 | ||
型號 | **測試規格（寬X高） | 所需空間（長X寬X高） |
JCTM3045 | 3m ×4.5m | 8m×8m×7m |
JCTM4060 | 4m×6m | 8m×8m×8m |
XTM5080 | 5m×8m | 11m × 10m × 12m |
XTM6090 | 6m×9m | 13m × 13m × 14m |
XTM5011 | 5m×llm | 12m × l0m × 15m |
XTM80120 | 8m × 12m | 14m × 15m × 17m |
XTM100120 | 10m × 12m | 17m × 15m × 17m |
XTM100160 | 10m × 16m | 17m X 15m X 21m |
備注：1、以上各型號均有智能電動控制和智能液壓控制兩種方式； | ||
2、非標箱體可根據客戶要求定制，可采用鋼結構或混泥土結構； | ||
3、該空間髙度指吊車鉤距地面的有效高度。 | ||
【產品特點】
通過變頻器和液壓系統來控制氣壓，系統壓力穩定，調節迅速，為準確檢測提供了必要的試驗條件。
平面內的變形位移由液壓或電動推桿調節。
用平行四邊形結構檢測平面位移是國家標準的仲裁檢測方法。
噴霧方式可為內噴霧或外噴霧。內噴淋箱自帶水箱，實現循環水。外噴霧系統還可用于歐洲標準和美國標準的檢測。噴淋系統可調節水量，滿足不同地區、不同標準的需要。
采用美國進口噴嘴和超厚箱體設計，保證噴嘴與試件的距離，保證試件外表面水幕連續、穩定、均勻。
中小型靜液壓缸可根據具體情況選用兩個或兩個以上的安裝架。
可選擇反力框架為點支式幕墻做準備。
箱體結構采用大型加厚槽鋼，保證箱體抗壓性好，箱體側面設計獨特的氣密檢測專用門，保證氣密檢測的準確性和可靠性；箱體和水箱均進行防銹處理。
系統的靜壓和脈動壓力由計算機自動控制和調節，數據實時采集和存儲。斷電后數據不會丟失。
用電量隨壓力需求而變化，隨著水箱循環水的增加，設備整體節能環保。
先進的數據處理系統能自動分析和處理測試結果，并及時準確地輸出測試報告。
報告和原始記錄由Microsoft Word處理。用戶可以修改和制作自己的格式。軟件附有國家建設質量監督檢驗**報告格式，供用戶參考。
測控專用軟件由**測試人員使用Windows 95/98/2K/XP平臺和VB/VC混合編程設計，方便靈活的人機界面控制整個測試過程。
開放存取數據庫管理，兼容性強，可與**管理軟件接口無縫連接。
試驗可在計算機控制下手動進行，以滿足非標準試驗的要求。
平面內的變形位移由液壓或電動推桿調節。
用平行四邊形結構檢測平面位移是國家標準的仲裁檢測方法。
噴霧方式可為內噴霧或外噴霧。內噴淋箱自帶水箱，實現循環水。外噴霧系統還可用于歐洲標準和美國標準的檢測。噴淋系統可調節水量，滿足不同地區、不同標準的需要。
采用美國進口噴嘴和超厚箱體設計，保證噴嘴與試件的距離，保證試件外表面水幕連續、穩定、均勻。
中小型靜液壓缸可根據具體情況選用兩個或兩個以上的安裝架。
可選擇反力框架為點支式幕墻做準備。
箱體結構采用大型加厚槽鋼，保證箱體抗壓性好，箱體側面設計獨特的氣密檢測專用門，保證氣密檢測的準確性和可靠性；箱體和水箱均進行防銹處理。
系統的靜壓和脈動壓力由計算機自動控制和調節，數據實時采集和存儲。斷電后數據不會丟失。
用電量隨壓力需求而變化，隨著水箱循環水的增加，設備整體節能環保。
先進的數據處理系統能自動分析和處理測試結果，并及時準確地輸出測試報告。
報告和原始記錄由Microsoft Word處理。用戶可以修改和制作自己的格式。軟件附有國家建設質量監督檢驗**報告格式，供用戶參考。
測控專用軟件由**測試人員使用Windows 95/98/2K/XP平臺和VB/VC混合編程設計，方便靈活的人機界面控制整個測試過程。
開放存取數據庫管理，兼容性強，可與**管理軟件接口無縫連接。
試驗可在計算機控制下手動進行，以滿足非標準試驗的要求。
